YAMAHA CDX-9

YAMAHA CDX-9

Fig.3
完全な失敗でした。
CDX-9とCDX-10はかなり違うのかと思いました。
先日CDX-10を某社の某店に買い取って貰ったら300円でした。
同店に振動に弱い(トレーギア折れ)3150円で出てましたけど。
CDX-9だと200円かなぁw
でも3150円で出ると思いますよ。
「越後谷!お前も悪よ、のう!」
205サイズはチョット!と言う方にはオススメです、280ですが。



Fig.2
\35,000(1998年頃)
D/A変換部、I-PDM方式DAC
20ビット録音データと16ビットデータをとを比較して20ビット精度のデジタル信号へと変換

YAMAHA CDX-10\45,000(1995年頃)
D/A変換、DSP方式I-PDM DAC
20bit録音データを比較し、これを元に20bit・8bitデータへと補正

微妙な言い回しはしてますが、ひょっとして同じなのではないかと?
基板のクレジットを見るとCXD-10がVZ21350、
YAMAHA CDX-9_e0181393_874756.jpg

CDX-9がVZ21380です。
YAMAHA CDX-9_e0181393_882671.jpg

省略されたのはトランジスタ4本抵抗8本ダイオード6本、コンデンサ2本の位置
これで1万円分コストが削減できたとは到底思えません。
消費電力が1W減ったのでエコマーク取得かな?
恐らくi/oは同じでしょうから、音質には関係無いと判断したのかも知れません。
強いて言えばCDX-9はCDX-10より音場感が狭い、CDX-10よりエコーが強い。

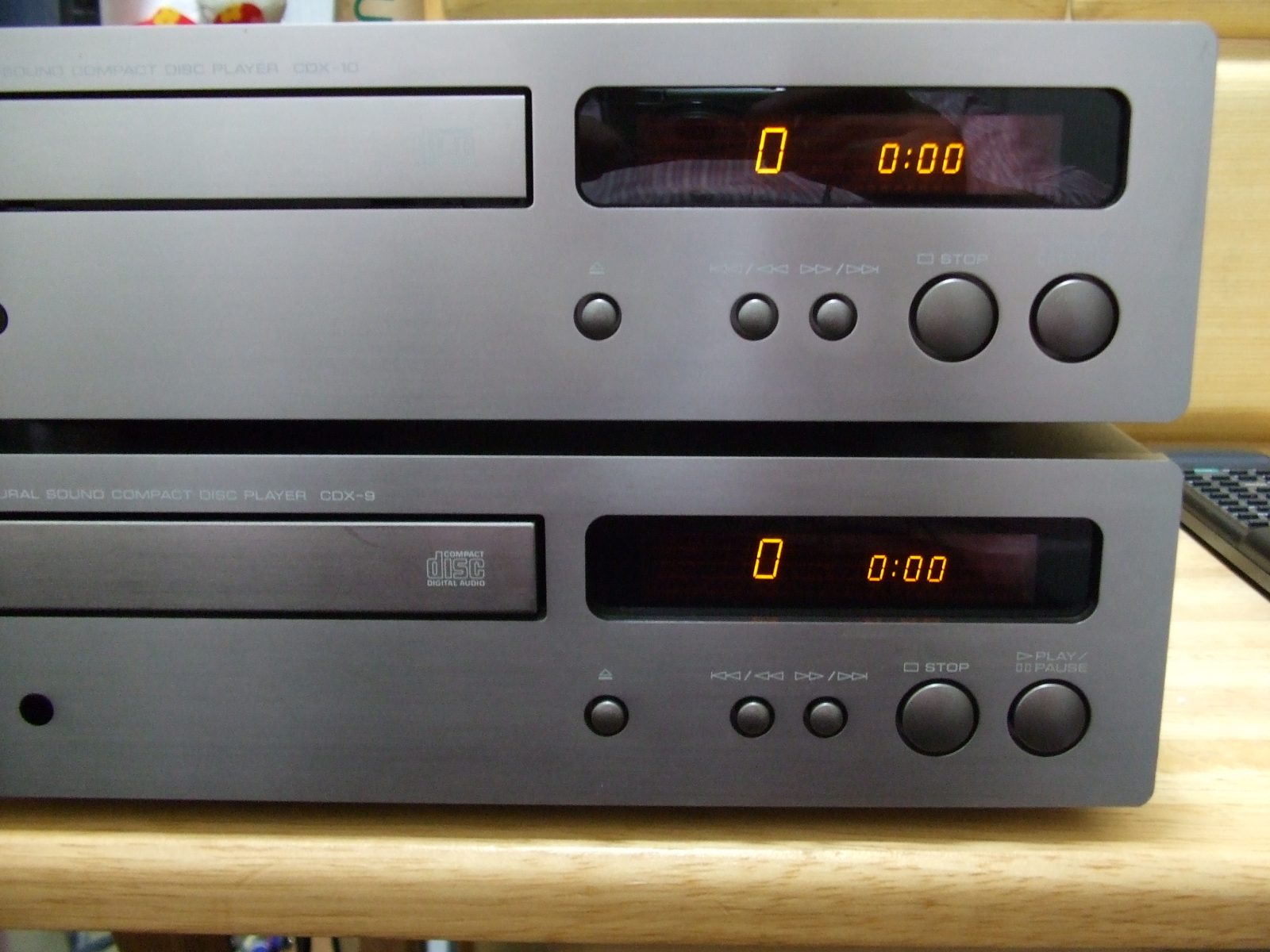

CDX-9の表示はチョット暗いです。
YAMAHA CDX-9_e0181393_201123.jpg

YAMAHA CDX-9_e0181393_202724.jpg







Fig.1
CDX-9はCDX-10の廉価版じゃないゾ
是非試聴したいと思ってましたがヤフオクで5500円は高い?と地団駄していた矢先東大和店で発見。
YAMAHA CDX-9_e0181393_22153049.jpg

CDX-10と何処が違うのか?と思うほどくクリソツ。
YAMAHA CDX-9_e0181393_22153938.jpg

ピックアップはKSS-210Aです。
YAMAHA CDX-9_e0181393_22154872.jpg

レンズが汚れています(光輝いていないとダメです)
YAMAHA CDX-9_e0181393_2216082.jpg

電源回り、電源の出側にフェライトが入ってます。
YAMAHA CDX-9_e0181393_2216815.jpg

基盤上の方、DC-AC変換のチップの型番か違うだけか?
YAMAHA CDX-9_e0181393_22161773.jpg

基盤下の方、オペアンプは同じです。
YAMAHA CDX-9_e0181393_22162760.jpg

ゴムベルト清掃、固形石けんで洗ったので艶が出てます。
YAMAHA CDX-9_e0181393_22163794.jpg

高速頭出し試験を行うとトラックを見失うのでピックアップは新品に交換した方がよさそうです。
YAMAHA CDX-9_e0181393_22164747.jpg

CDX-10もそうでしたがCDX-9もピックアップからかなりの騒音が出ます。

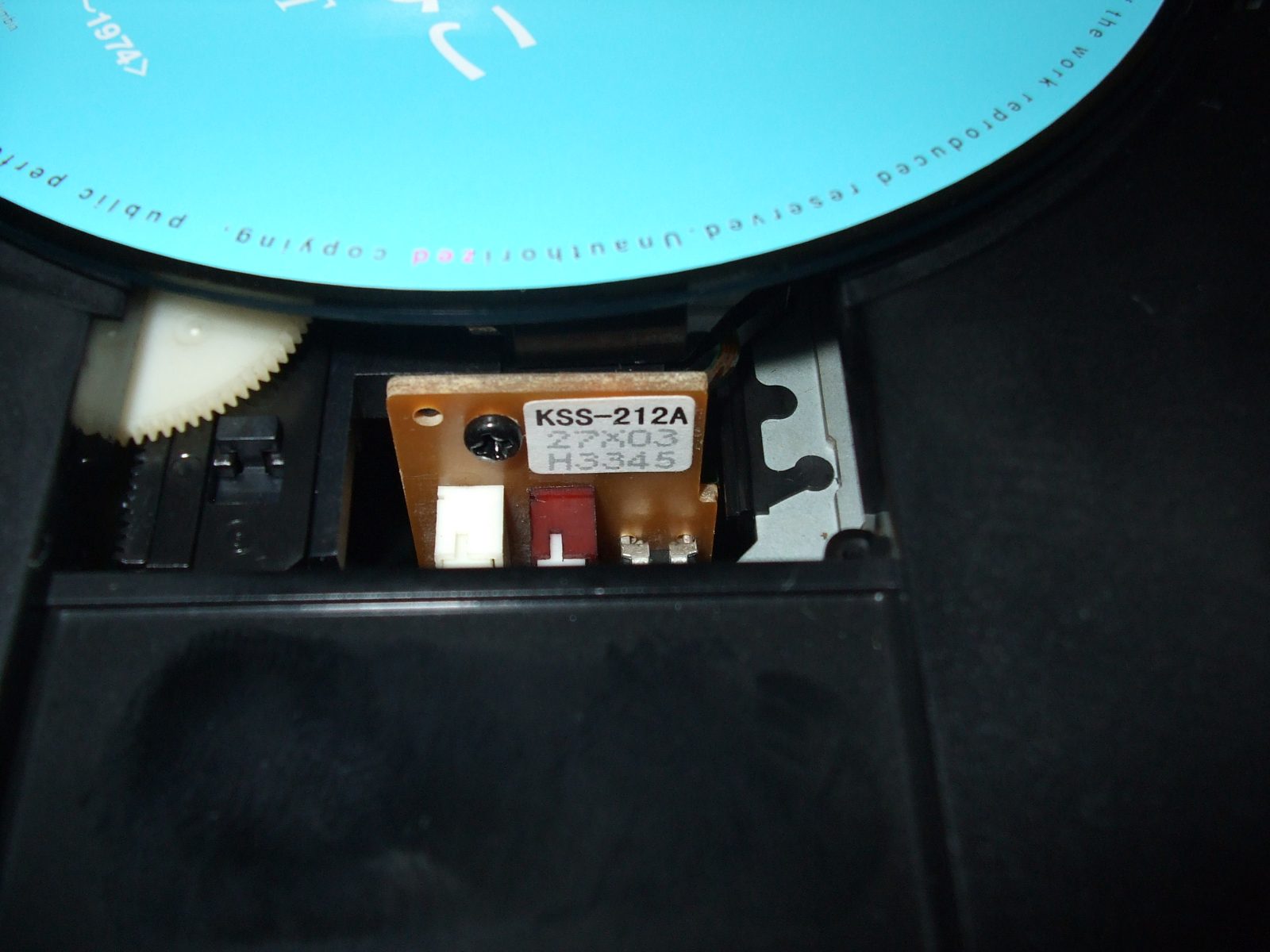

深夜デスクサイドに置くと解る程ですKSS-210A(KSS-212A)の欠陥ですね?

リモコンはCDX-10用(VS34830)とCDX-480用(VQ95010)が使えました。
CDX-10とCDX-9のリモコンは同じです。
