Pioneer PDR-N902 ピックアップ交換

ヤフオクで2600円で即決したKRS-220Aが届きました。
安いので定形外を愛用していますがまだ破損等ありません。
Pioneer PDR-N902 ピックアップ交換_e0181393_21592193.jpg

ピックアップ交換は自己責任でお願いします。
トランスポート周りはONKYOのCDR-205TXとCDR-SX7と同じです、何処かのOEMでしょう。

背面のネジ三本を外します。
カバーを45度に持ち上げて斜めに引き抜きます。
Pioneer PDR-N902 ピックアップ交換_e0181393_21593262.jpg

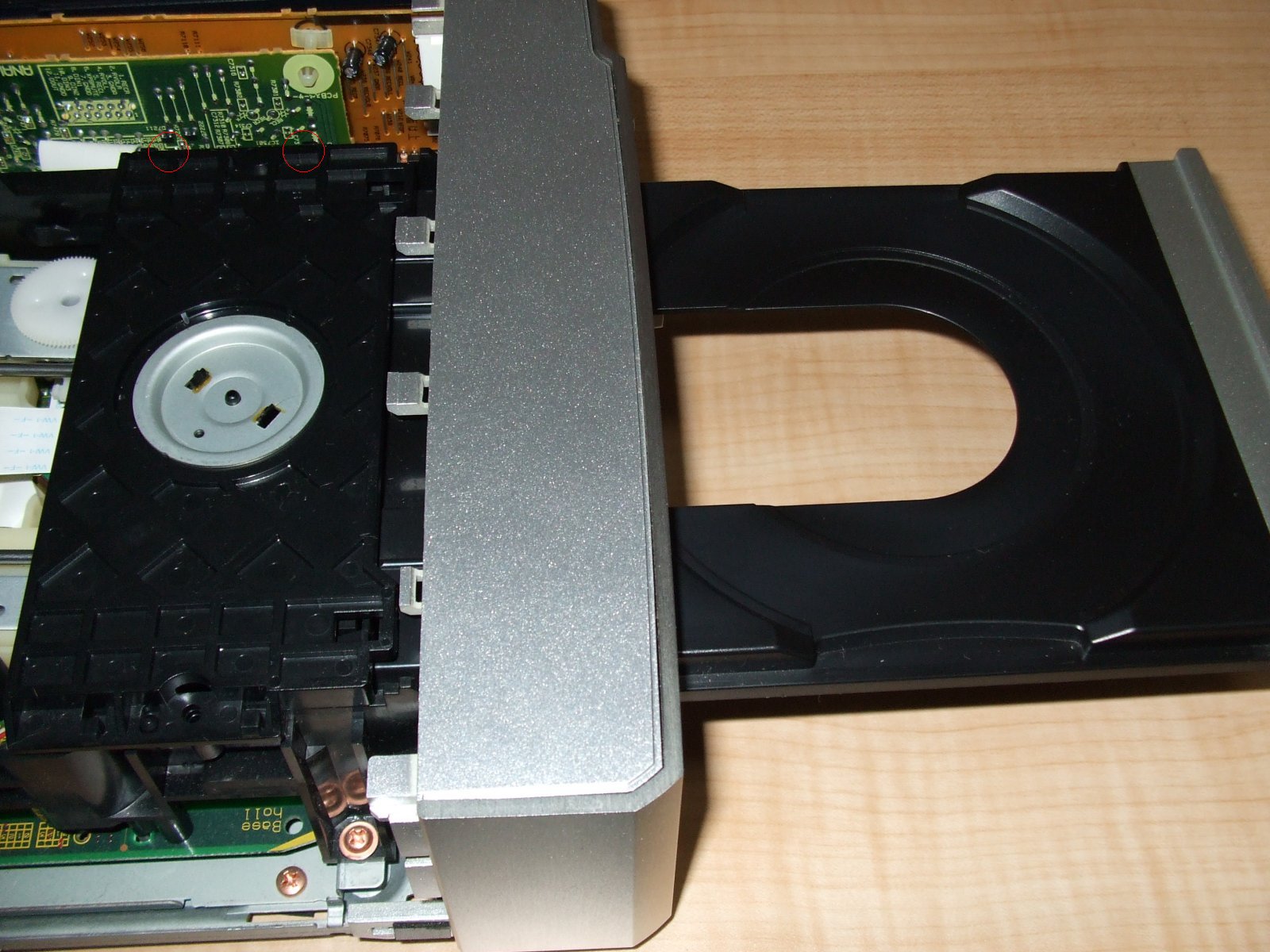

コードを刺してトレーを出してからコードを抜きます。
Pioneer PDR-N902 ピックアップ交換_e0181393_2222620.jpg

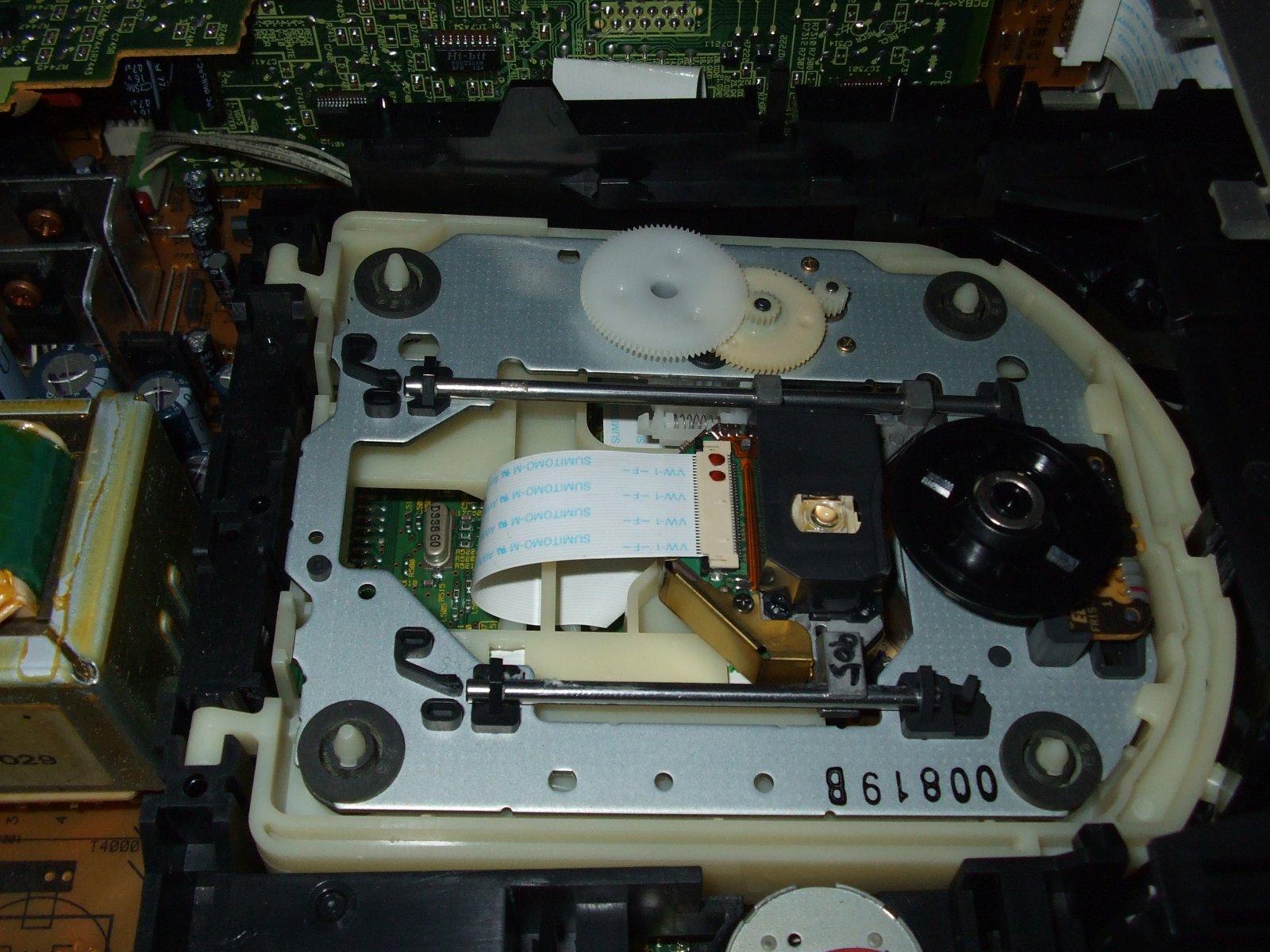

チャッキング上側を尖った方のツメを押して外します。
Pioneer PDR-N902 ピックアップ交換_e0181393_220035.jpg

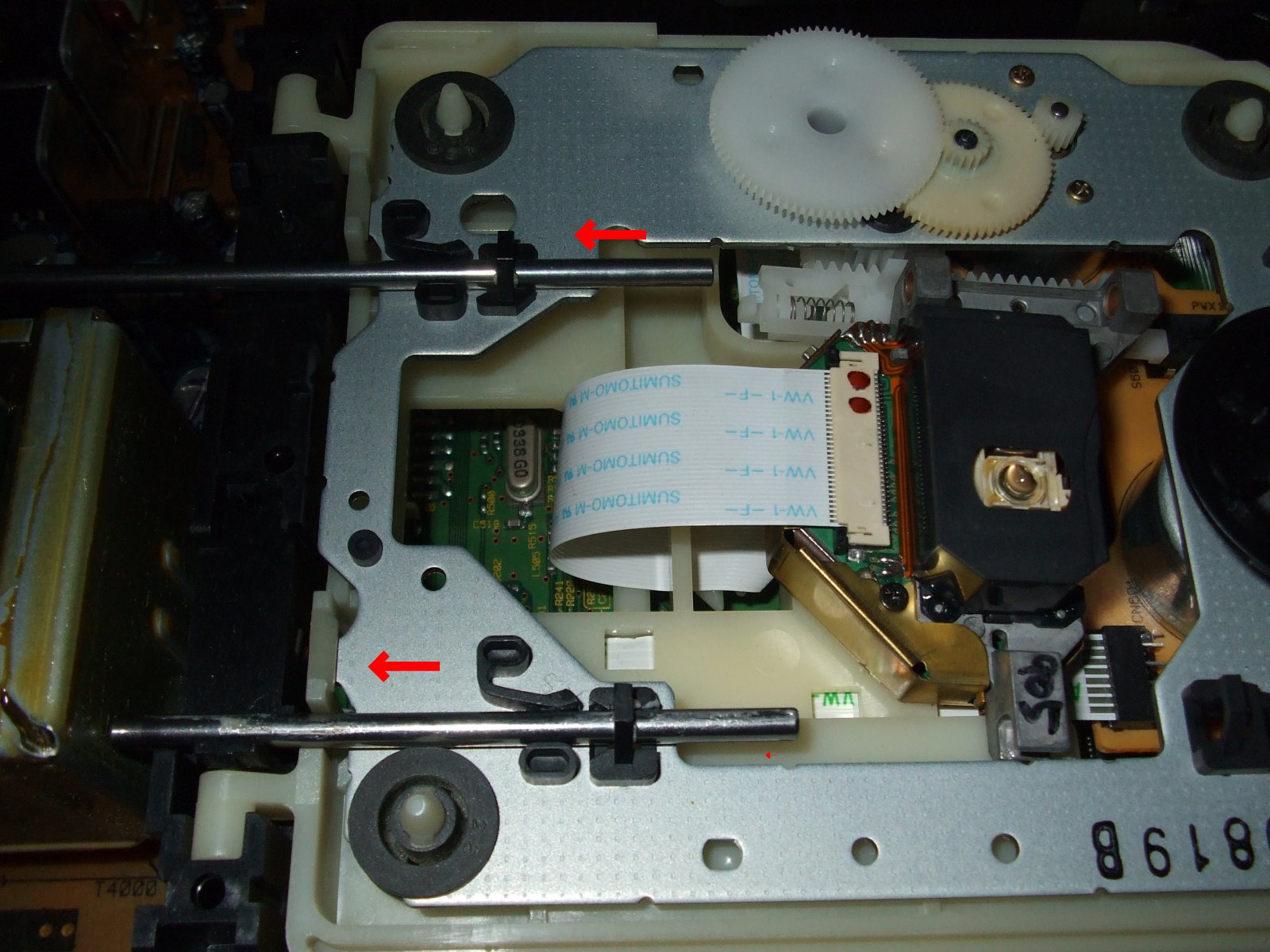

ツメを押して金属の棒二本を左側にスライドさせます。
Pioneer PDR-N902 ピックアップ交換_e0181393_220968.jpg

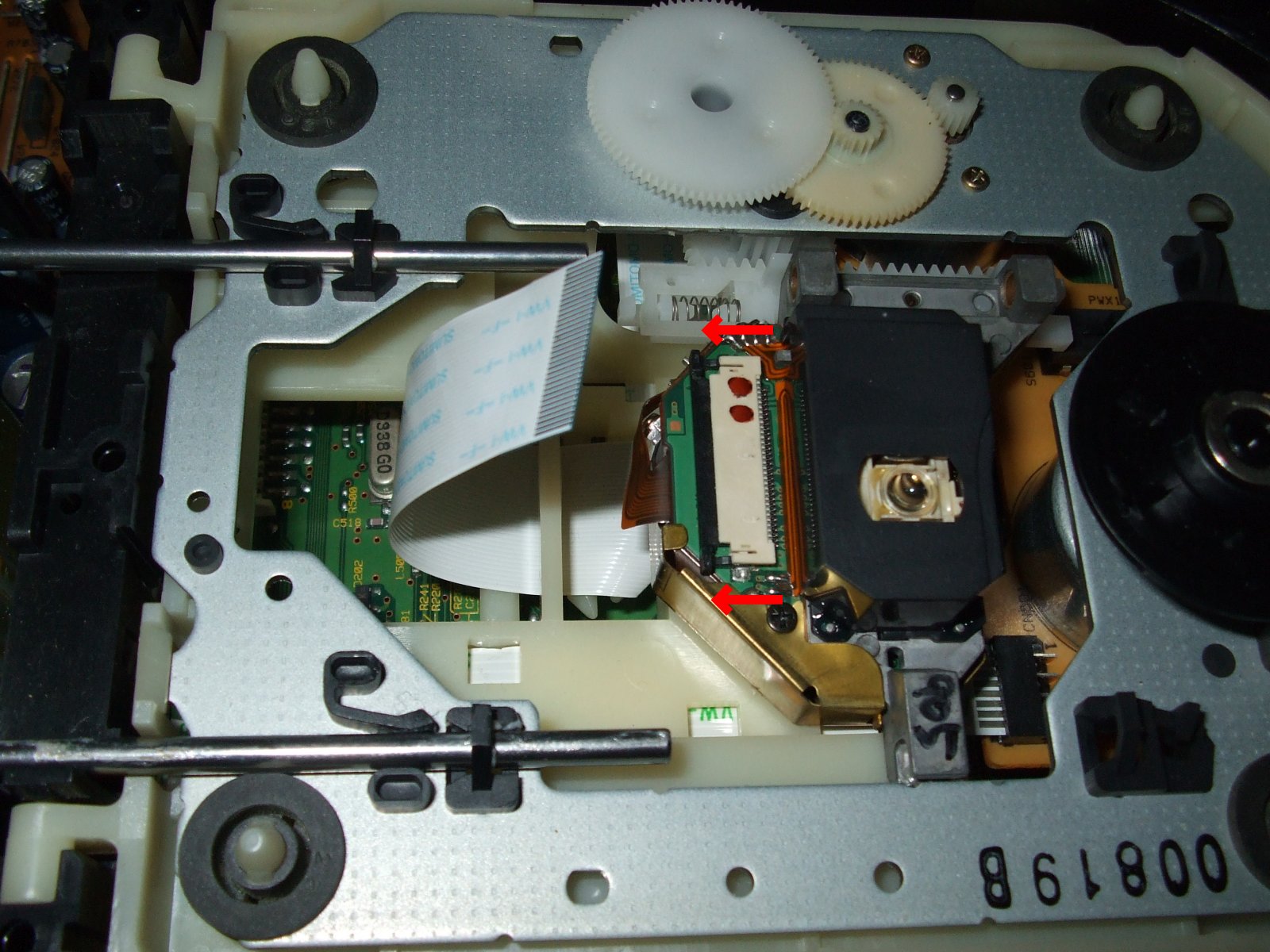

両側の出っ張りを尖ったドライバーの様な物で押してリリースします。
Pioneer PDR-N902 ピックアップ交換_e0181393_2202073.jpg

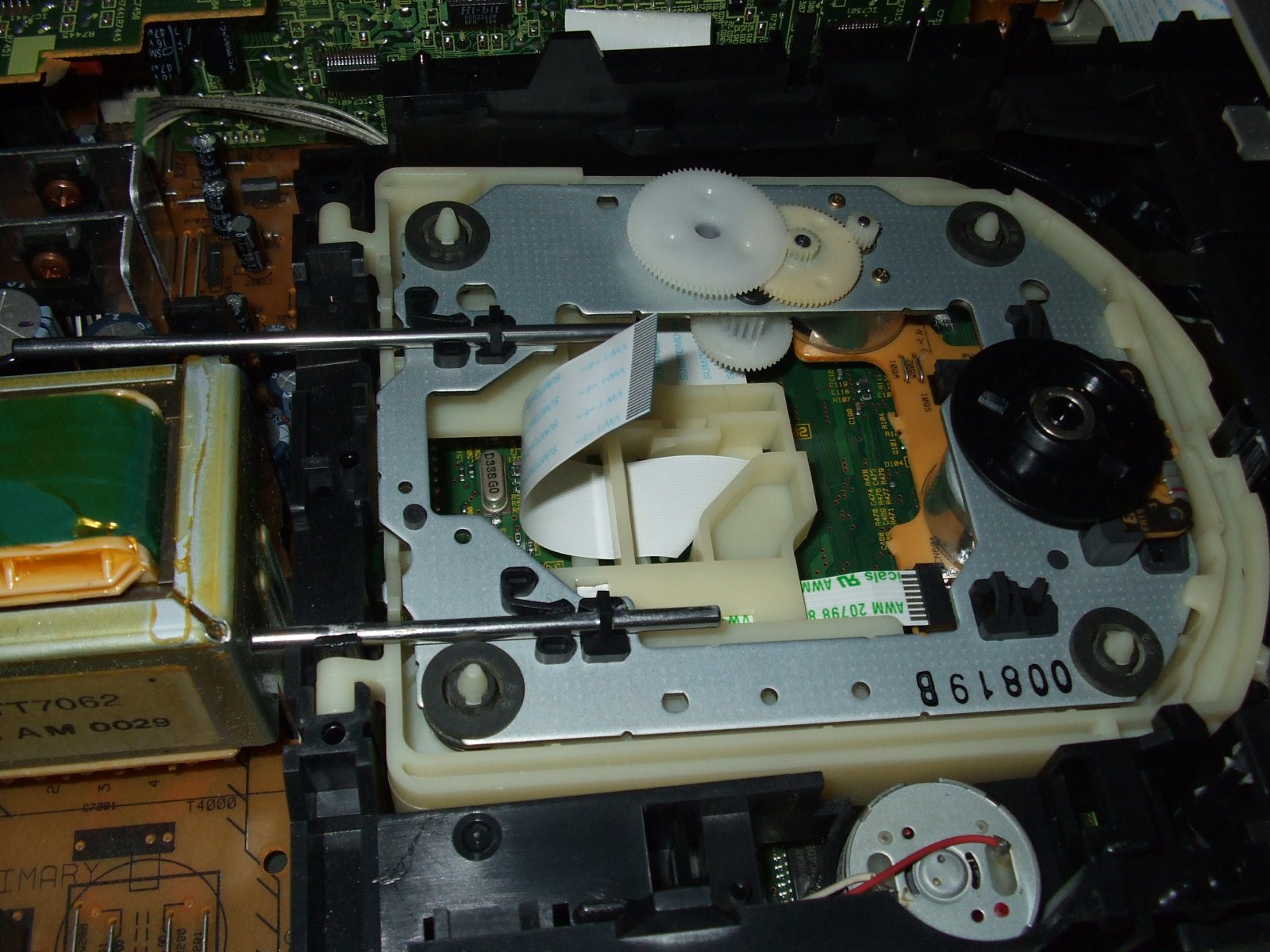

この機種はピックアップが簡単に外れます。
Pioneer PDR-N902 ピックアップ交換_e0181393_2203227.jpg

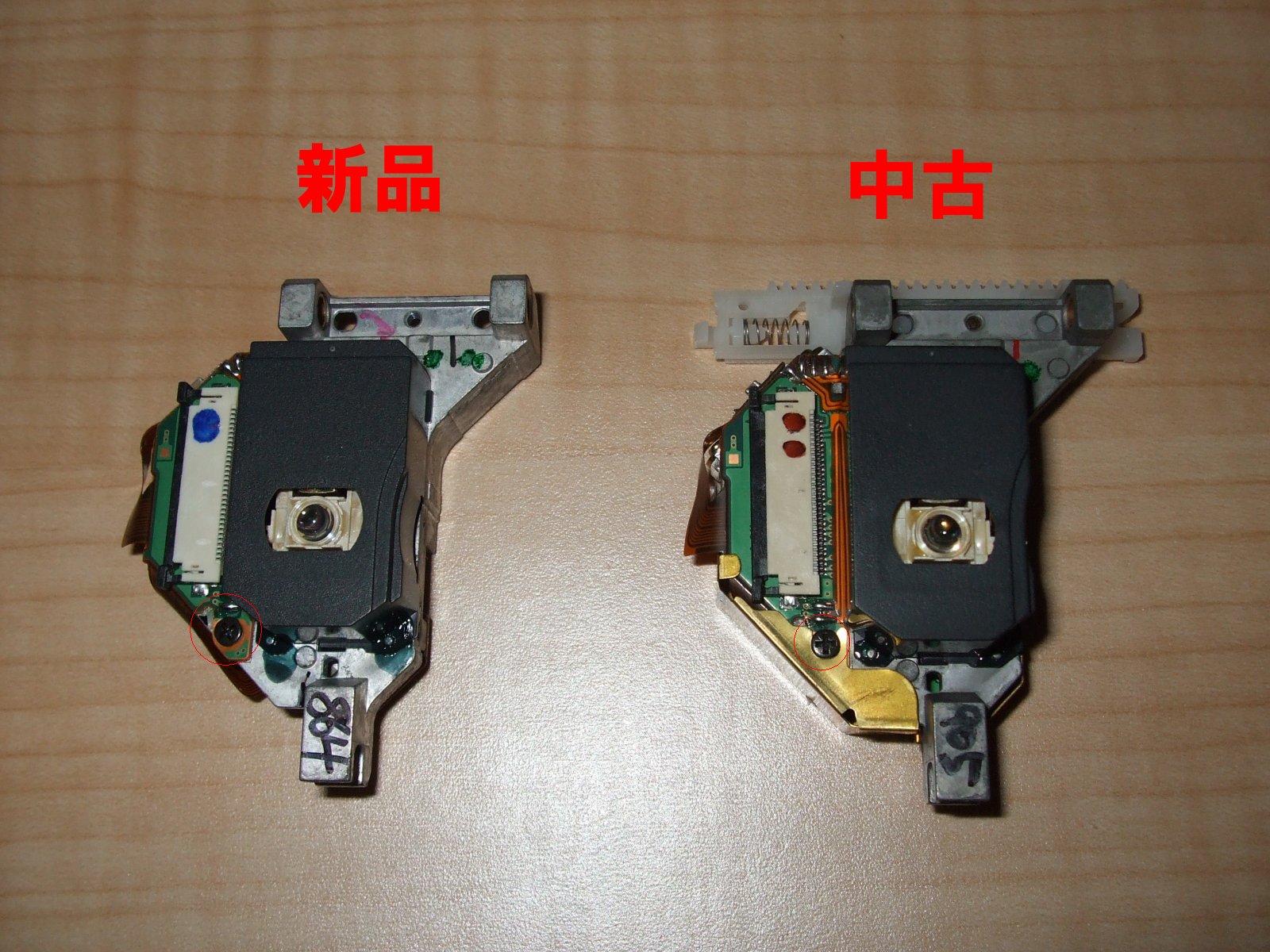

古いピックアップからプリズムカバーとギヤを外して新しいピックアップに付けます。
Pioneer PDR-N902 ピックアップ交換_e0181393_2205097.jpg

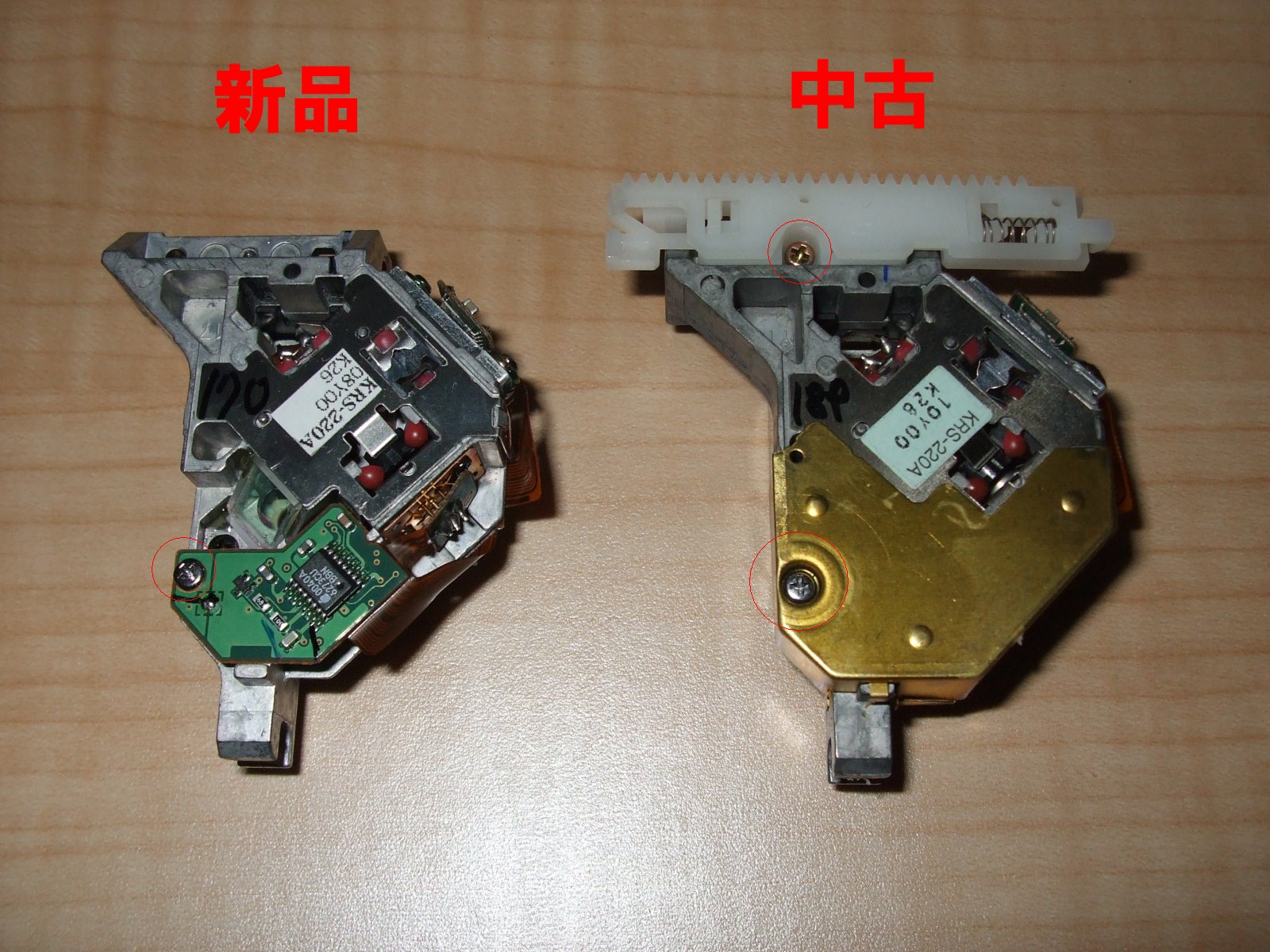

チョット見「ショートランド」と思えるパターンがありますが違います。
何なのでしょう。
Pioneer PDR-N902 ピックアップ交換_e0181393_2204126.jpg

組み立ては省略。

安価に入手できるならピックアップはいの一番に交換しましょう。
ヤフオクで高音質改造CDプレーヤー売ってますがピックアップを新品にしてる人は居ないです。
ピックアップ交換は改善の基本でしょ、それを交換しないでなんの高音質なんだか。

販売元はたぶんこの方だと思います。
http://www5.plala.or.jp/audioparts/audioparts/main.html
KRS-220Aの在庫は裏メニューとして若干あるそうです。
