KSS-212A(210A)→KSS-150A TEAC PD-H300

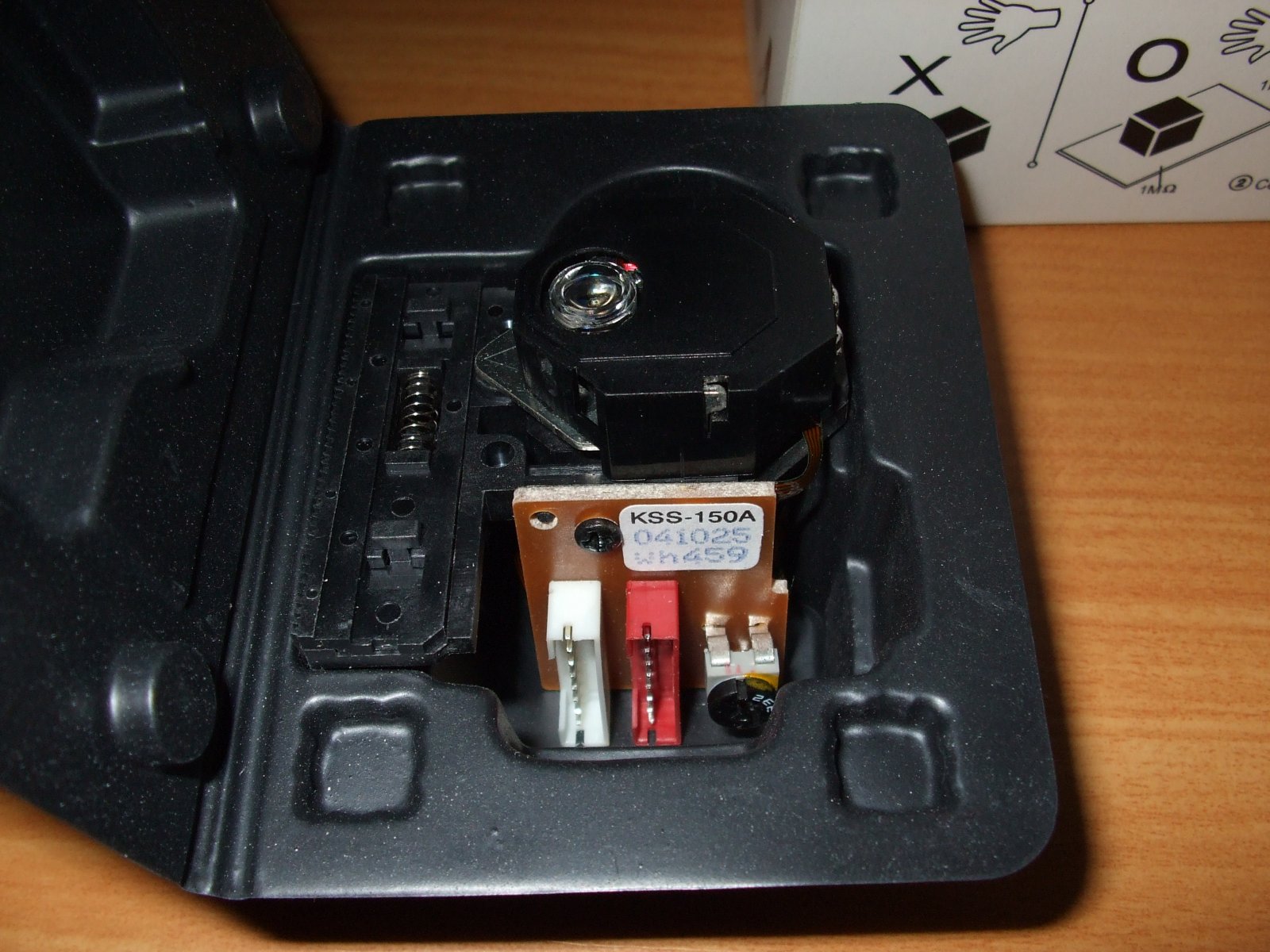

ヤフオクで即決したKSS-150Aが定形外で到着しました。
名古屋から翌日の配達です、恐るべし小泉郵政改革ですねぇ
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_2213440.jpg

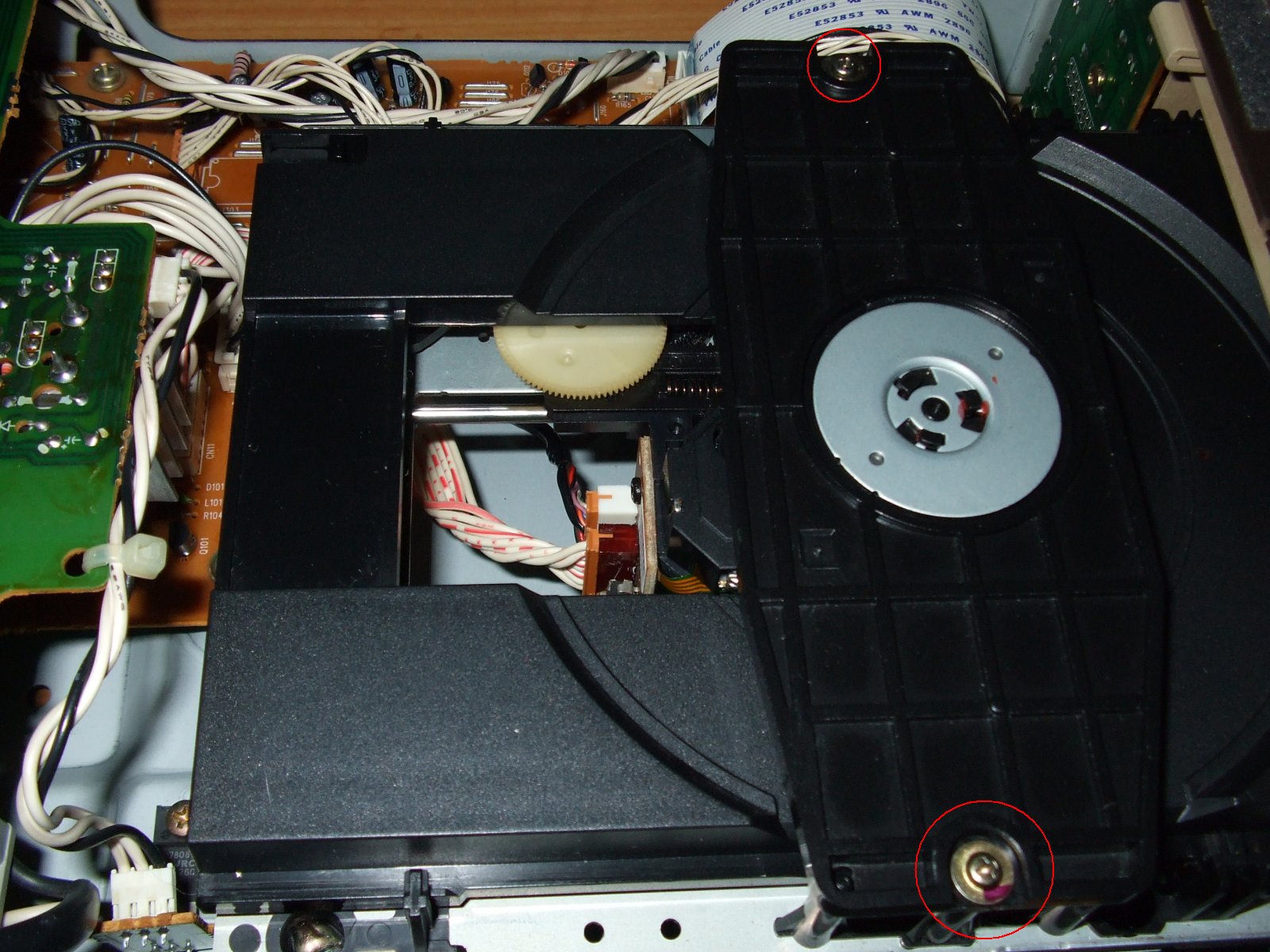

ケースを開けてチャッキングガイドのネジ二本を外します。
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_22577.jpg

このタイプは大きなギアを回転させるとトレーのロックが外れます。
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_226843.jpg

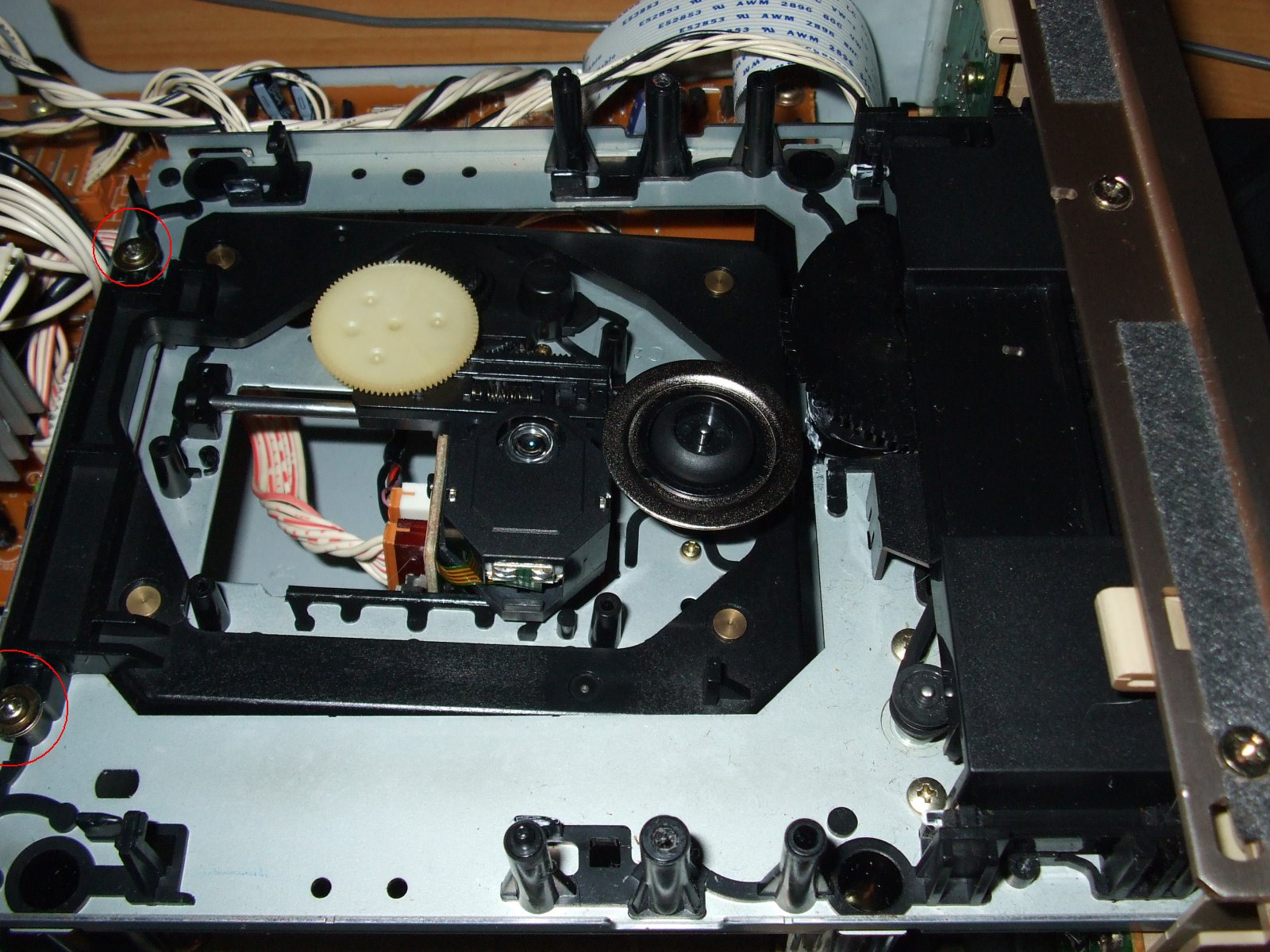

ピックアップASSYを固定しているネジ二本を外します。
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_227561.jpg

-ドライバを使って断線しない様にコネクタを慎重に外します。
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_2222017.jpg

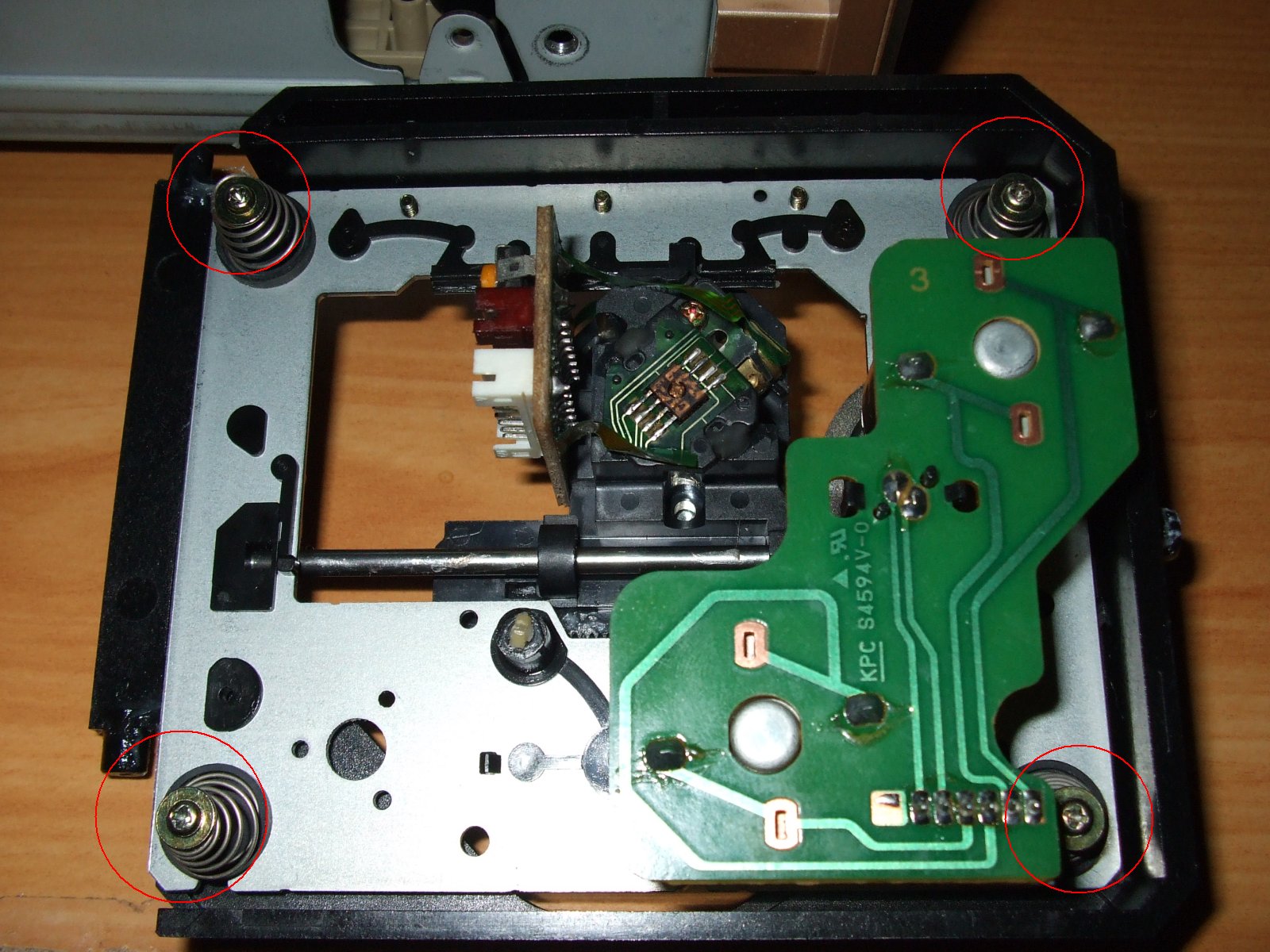

スプリングを止めてある四本のネジを外します。
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_2283557.jpg

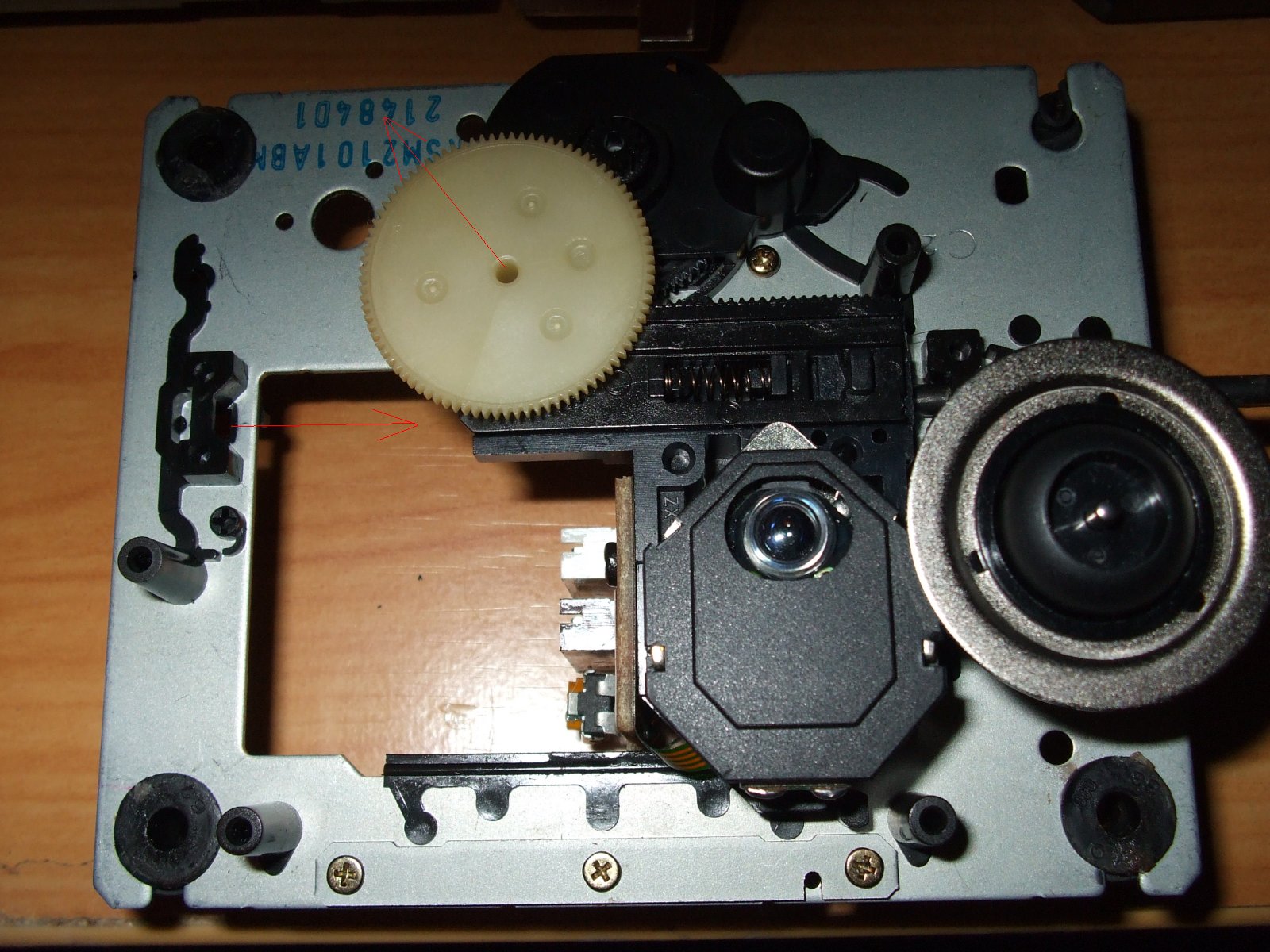

ストッパーを外して金属の棒と白いギアは後ろ爪を窄めて引き抜きます。
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_22105092.jpg

交換完了
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_2224844.jpg

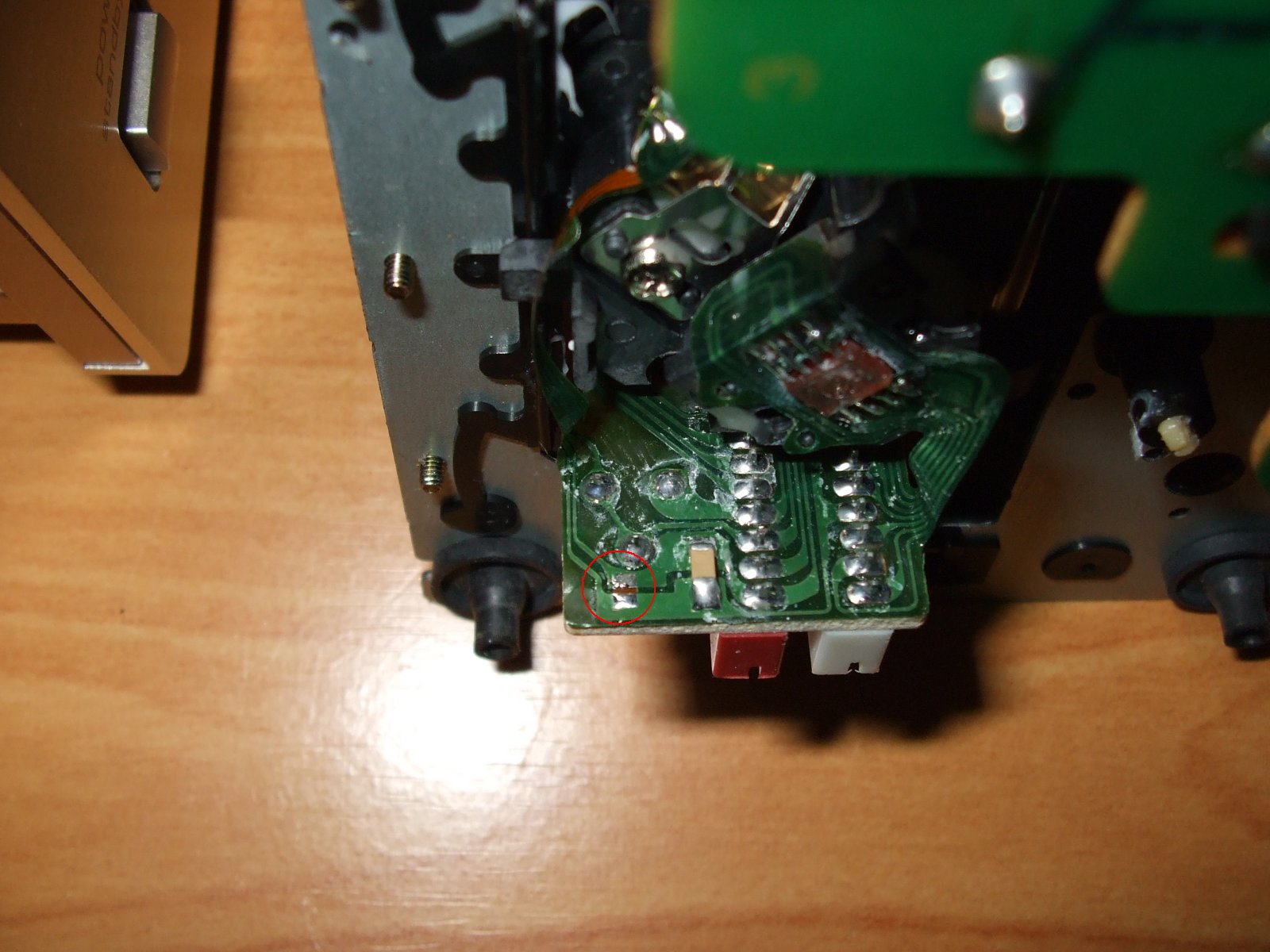

静電気破損防止の回路を切ります。
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_2225671.jpg

半田スポイトは必需品です。
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_223325.jpg

私は不器用なのでダイソーで買った210円のピンセットが欠かせません。
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_2231193.jpg

通電!レーザー無事は出ています。
危険ですからデジカメ越しにご覧下さい。
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_223189.jpg

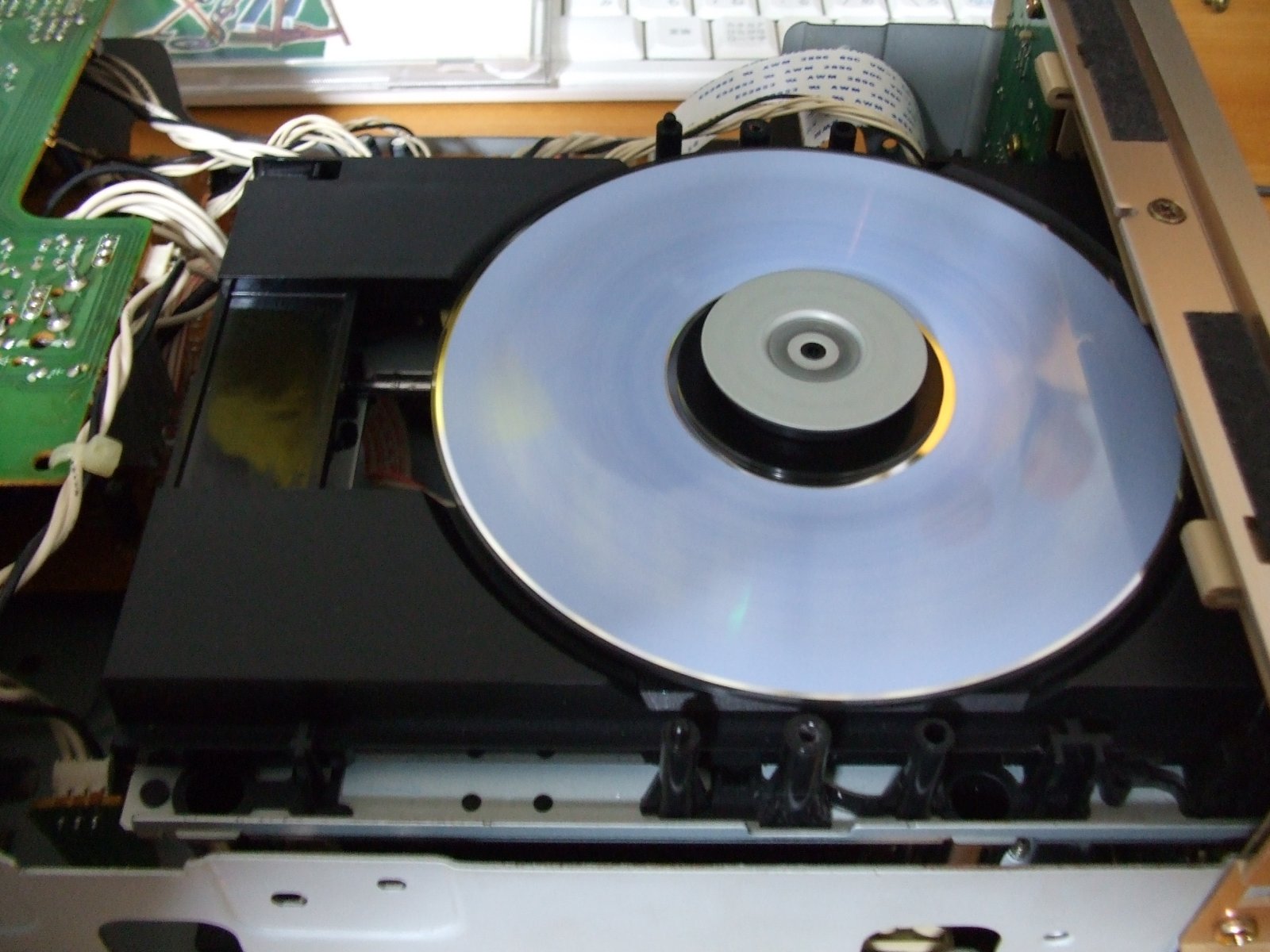

認識、再生問題無しです(今のところ)
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_2232629.jpg

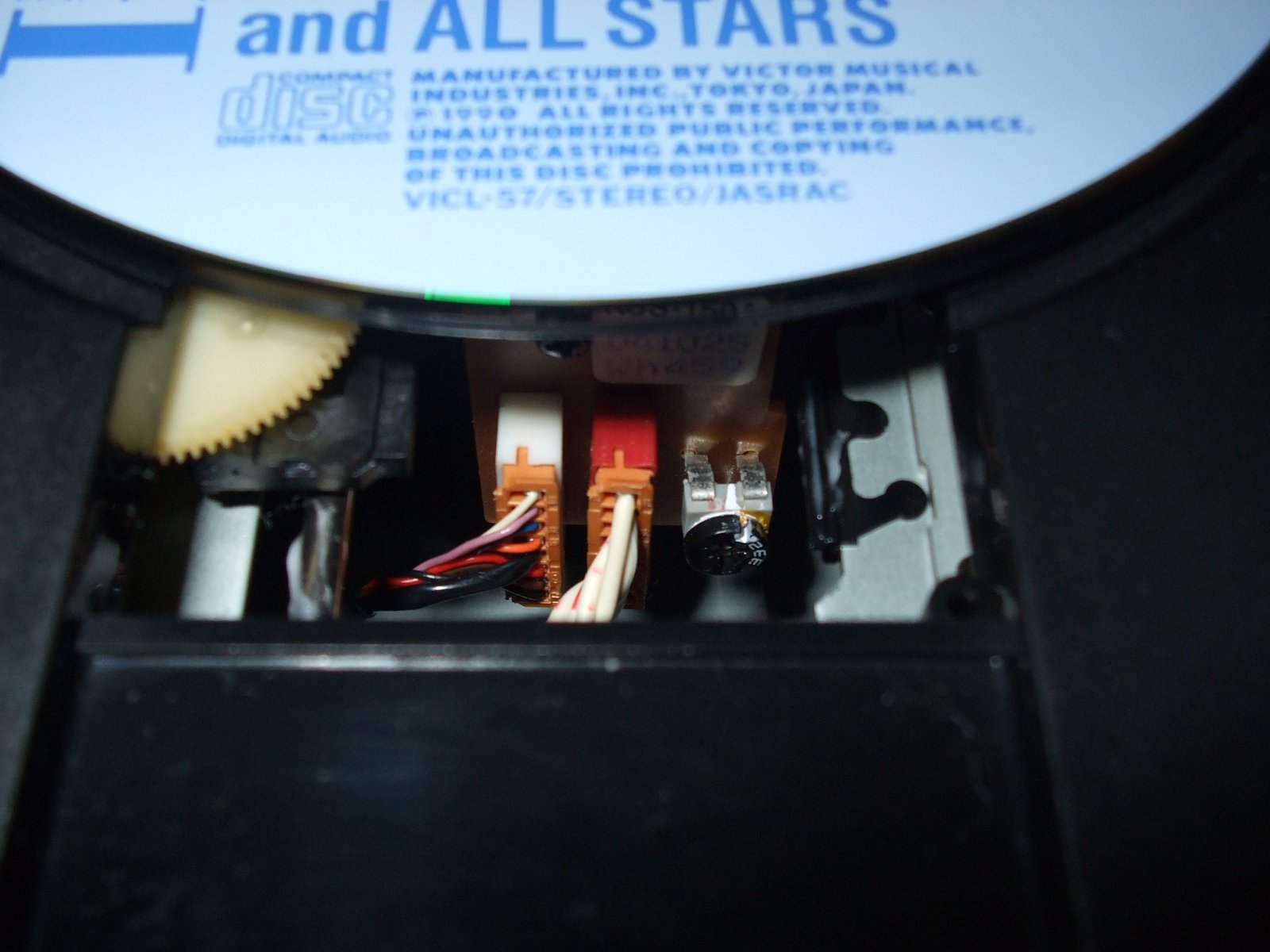

光量調整ボリウムを工場出荷位置にホワイトしました。
プレスCDを認識しないので若干左に回しました。
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_223338.jpg

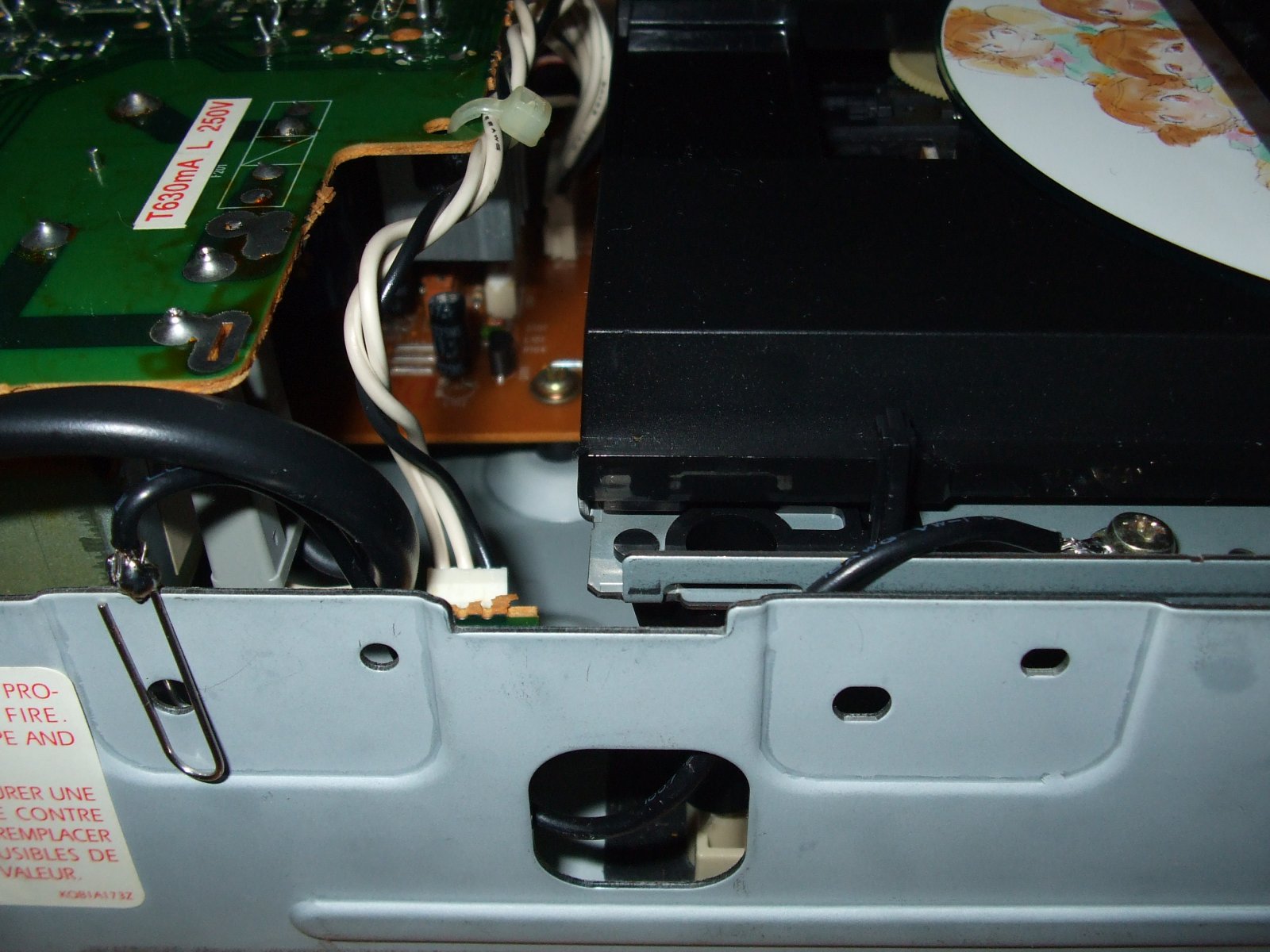

この機種はアースが無いので自作しました。
KSS-212A(210A)→KSS-150A TEAC PD-H300 _e0181393_2234270.jpg


海外の通販サイトを観ると機種別のピックアップ型番情報が良くあります。
その点、日本国でも真の意味でエコ「do it yourself」が定着しないと金メダル0です。
KSS-210A/KSS-212A
KSS-150A/KSS-210A
の記載があるのでこの三個はハード的に同じモノです。
150A→210A→212Aとコストカットされてきたのでしょう、多分。
この150Aは状態から診てデッドストックの様です。
