ONKYO C-711CHMピックアップ交換

ピックアップAssyの上に載ってる基板を外しました。
ONKYO C-711CHMピックアップ交換_e0181393_2535558.jpg

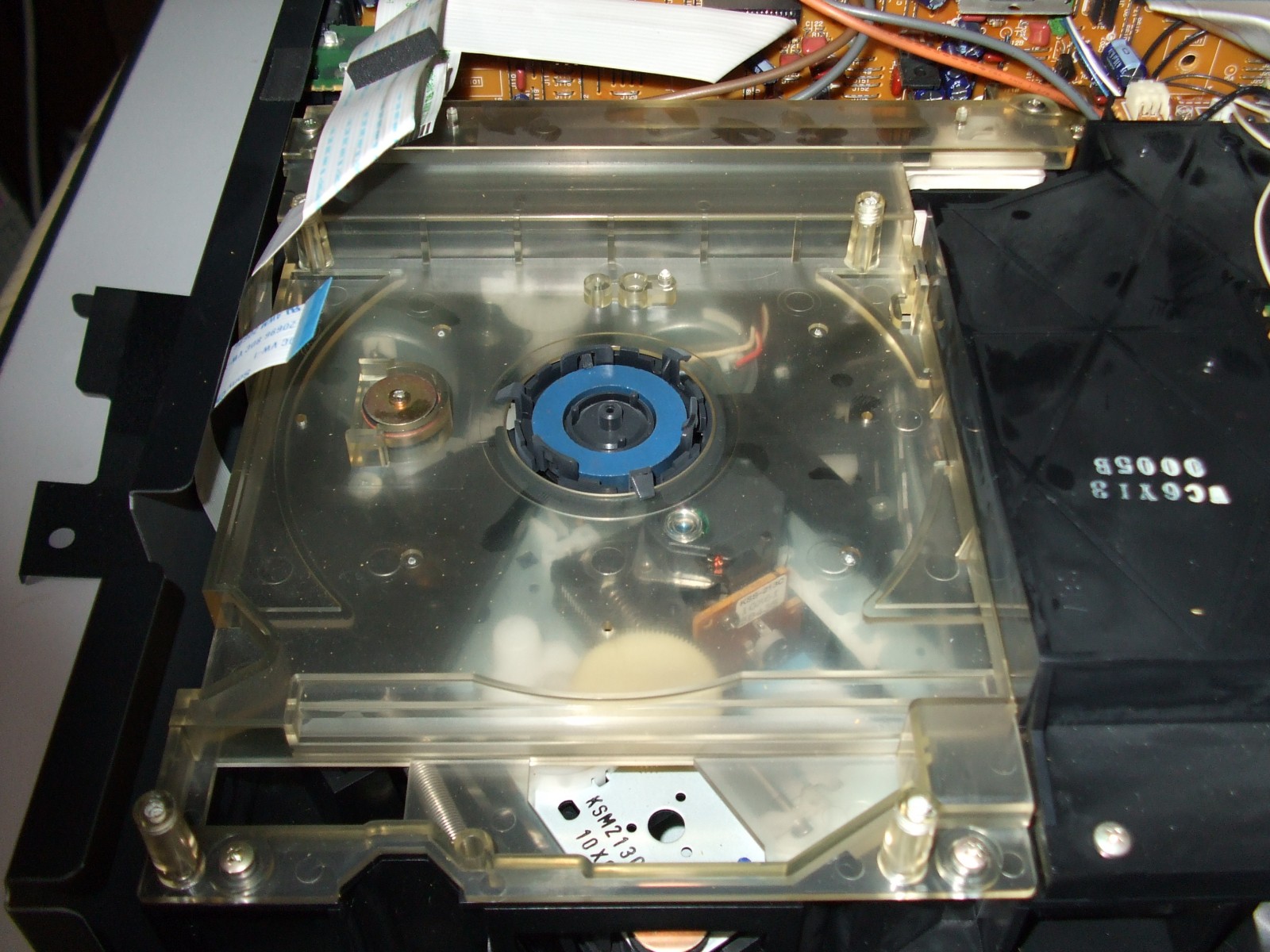

リヤパネルを外してから透明なカバーを外します。
ONKYO C-711CHMピックアップ交換_e0181393_2541347.jpg

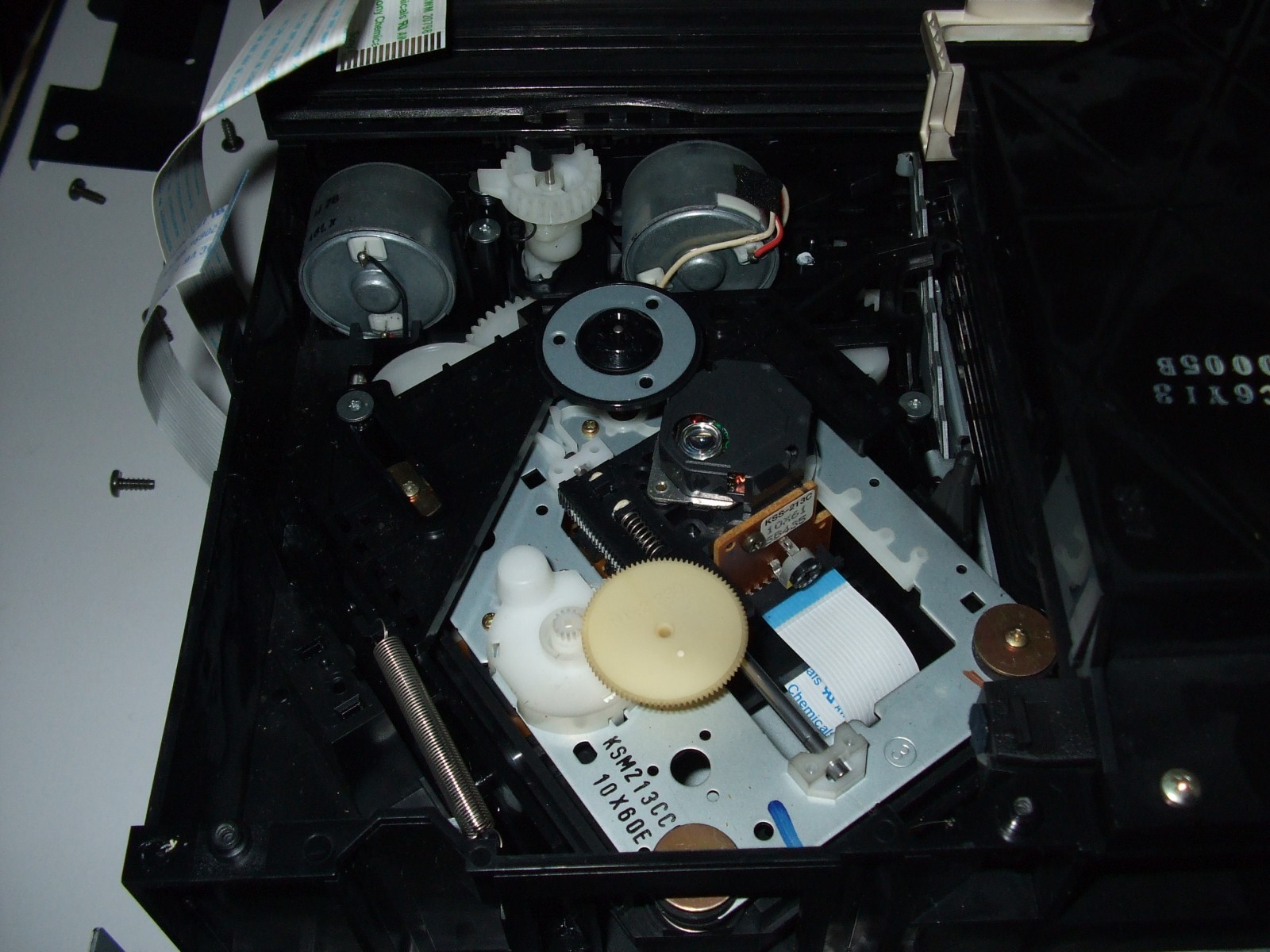

ネジ下3本上1本を外してピックアップAssyを上下するギミックを外します。
ONKYO C-711CHMピックアップ交換_e0181393_256531.jpg

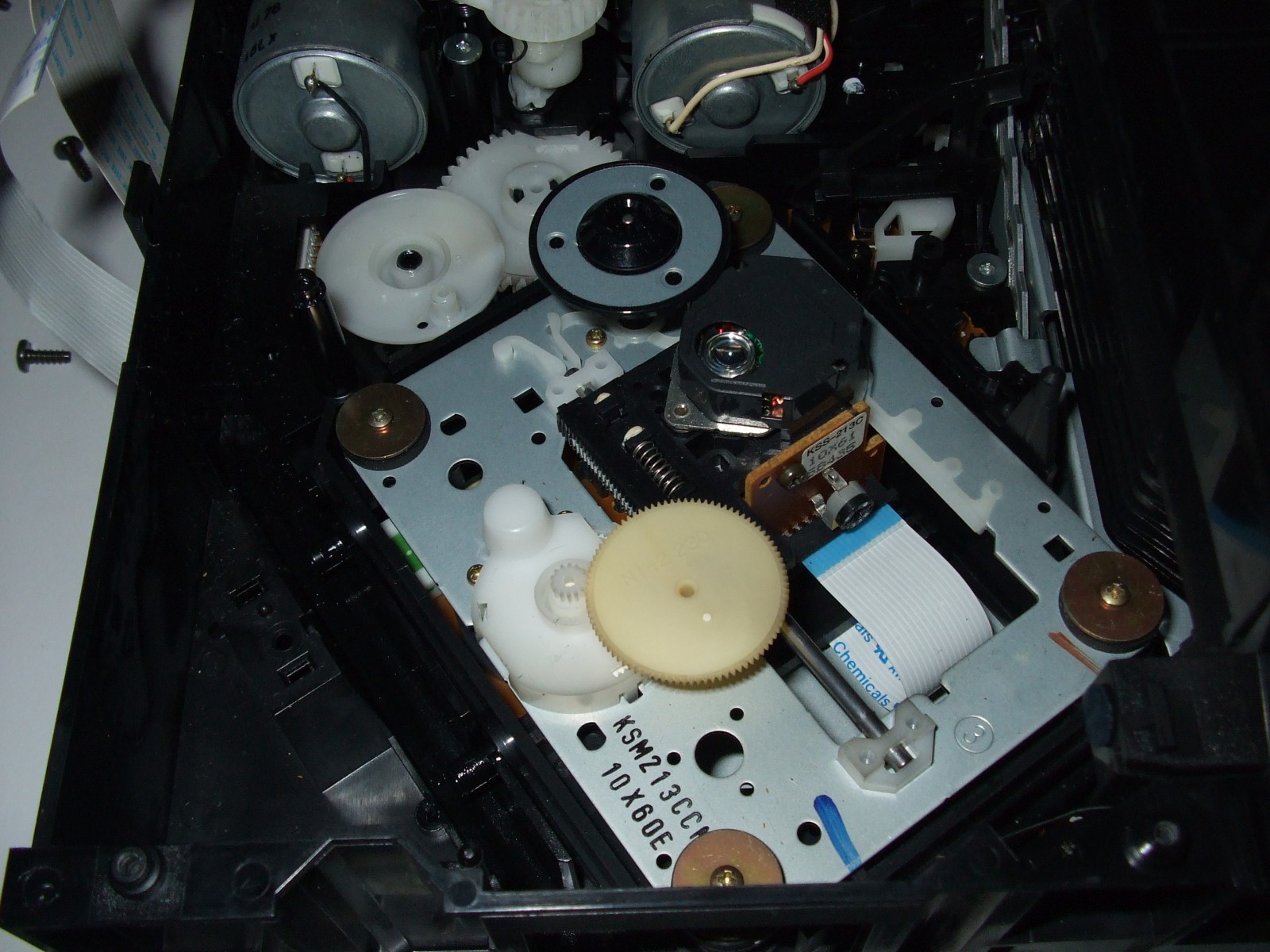

大きなギアを引っ張って外します、棒をずらしてピックアップを外します。
大きなギアは本来反対側の爪を閉じる事によって抜けるのですが、長年の経験で力まかせでも抜けます。
但し爪が弱くなりますので自己責任でおねがいします。

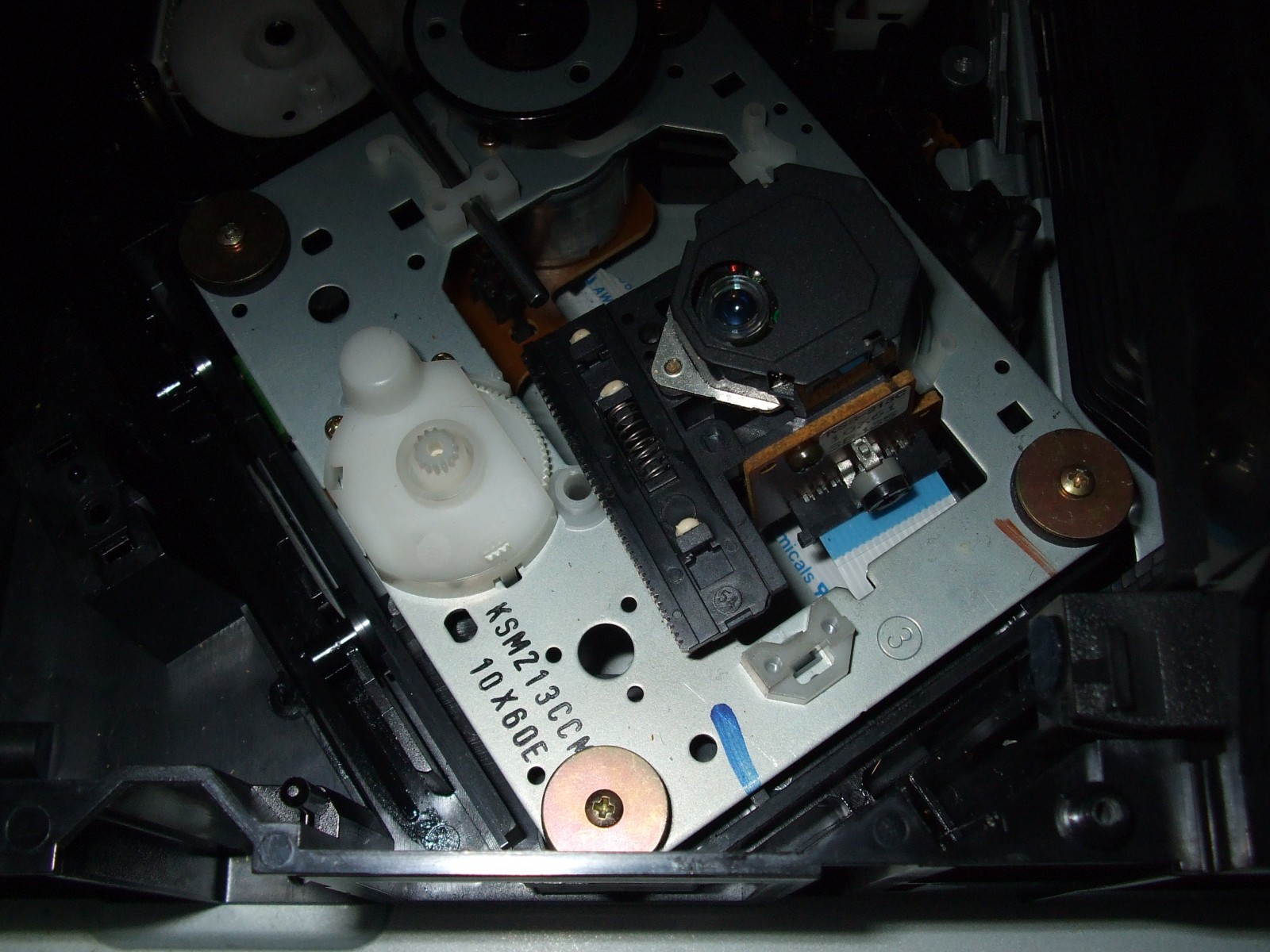

FFCを先に安全に外せばピックアップAssyは取り出せます。
ONKYO C-711CHMピックアップ交換_e0181393_2571062.jpg

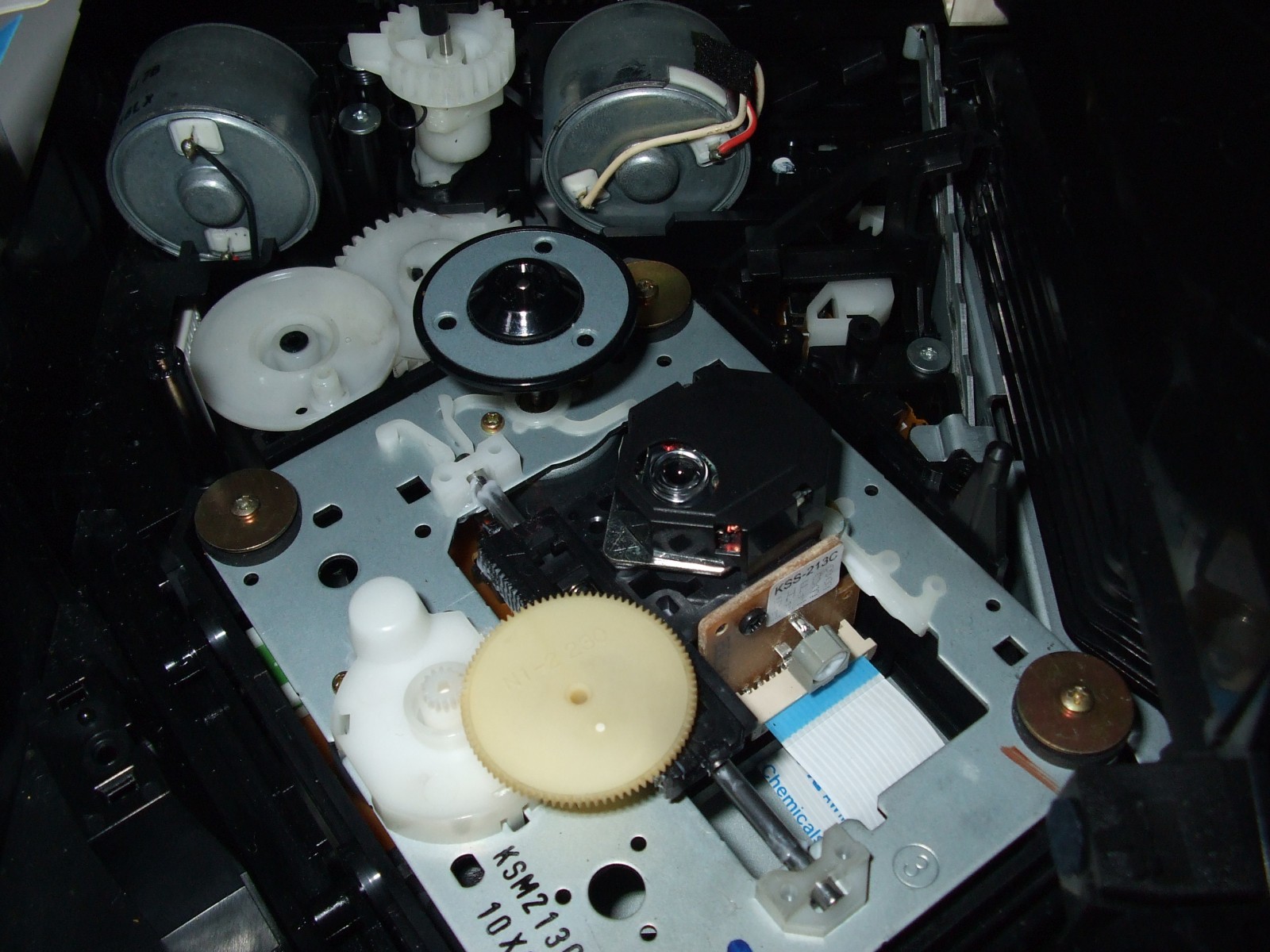

交換が終わったピックアップ
ONKYO C-711CHMピックアップ交換_e0181393_301842.jpg

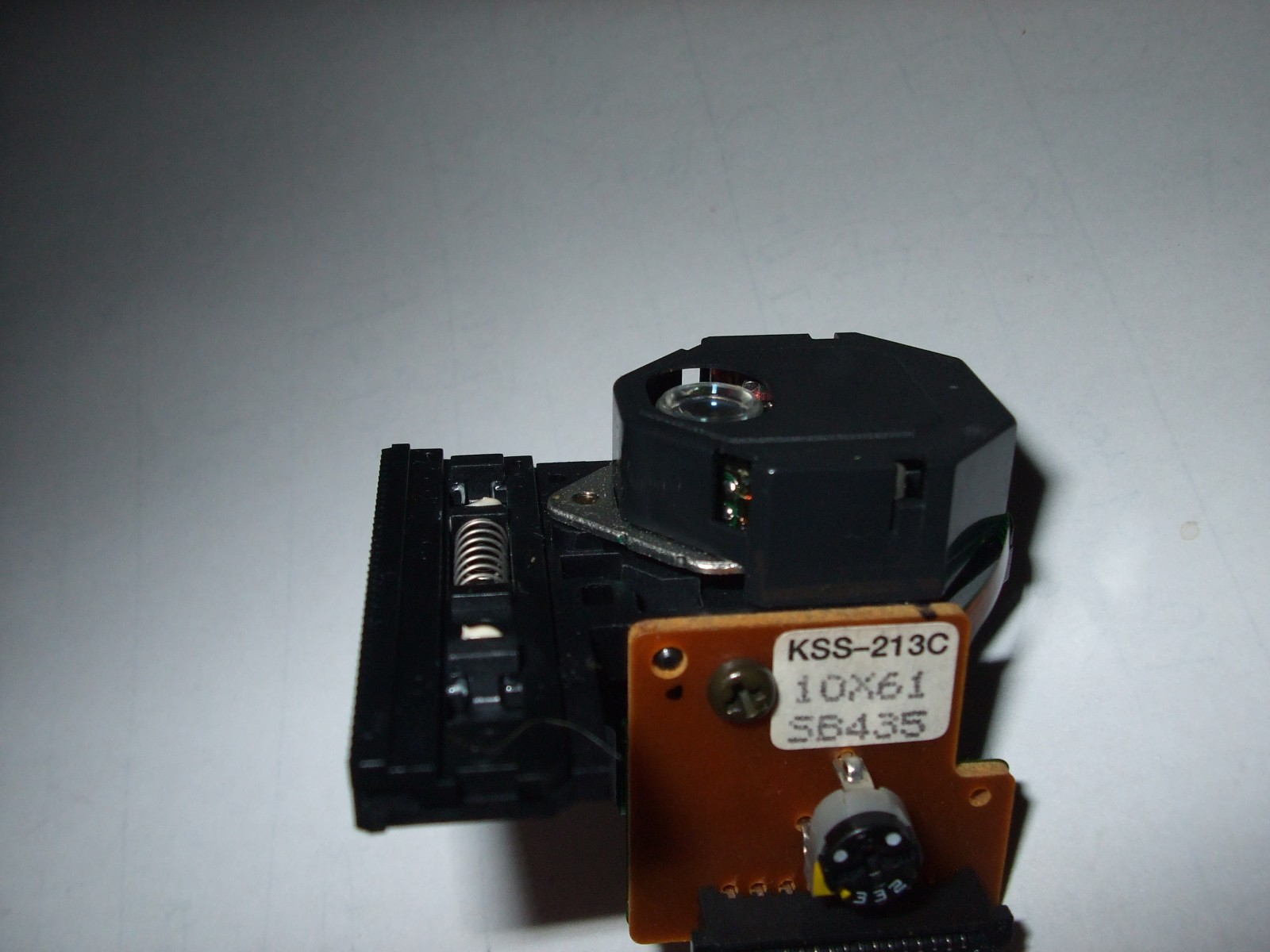

お疲れピックアップ、レンズが空中に浮かず落ち込んでいます。
まだサスペンションは生きているのでレンズの清掃だけで復活しますが交換が厄介なので新品交換処分です、ハイ。
ONKYO C-711CHMピックアップ交換_e0181393_315188.jpg

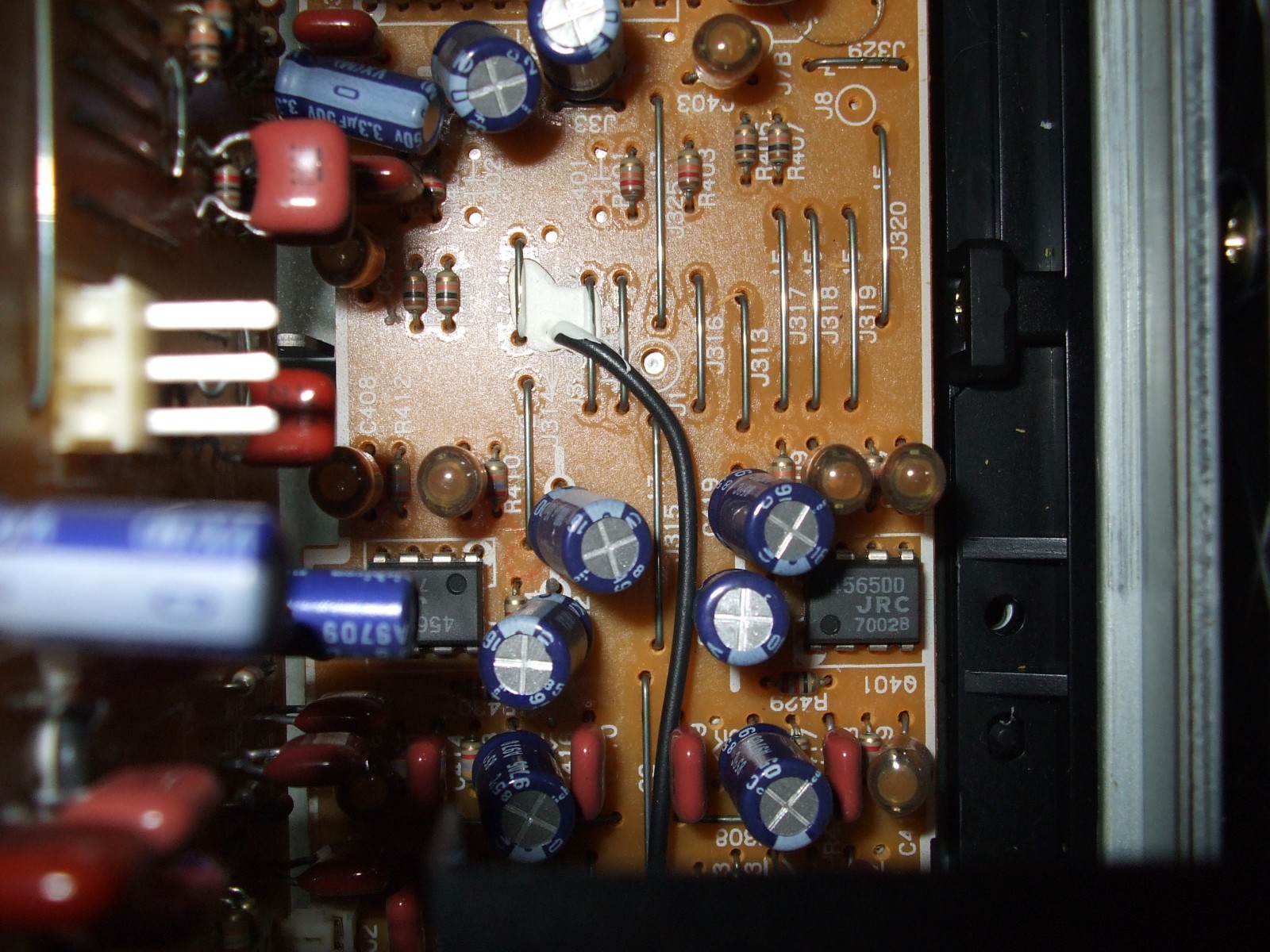

オペアンプは4565(JRC)
ONKYO C-711CHMピックアップ交換_e0181393_33589.jpg

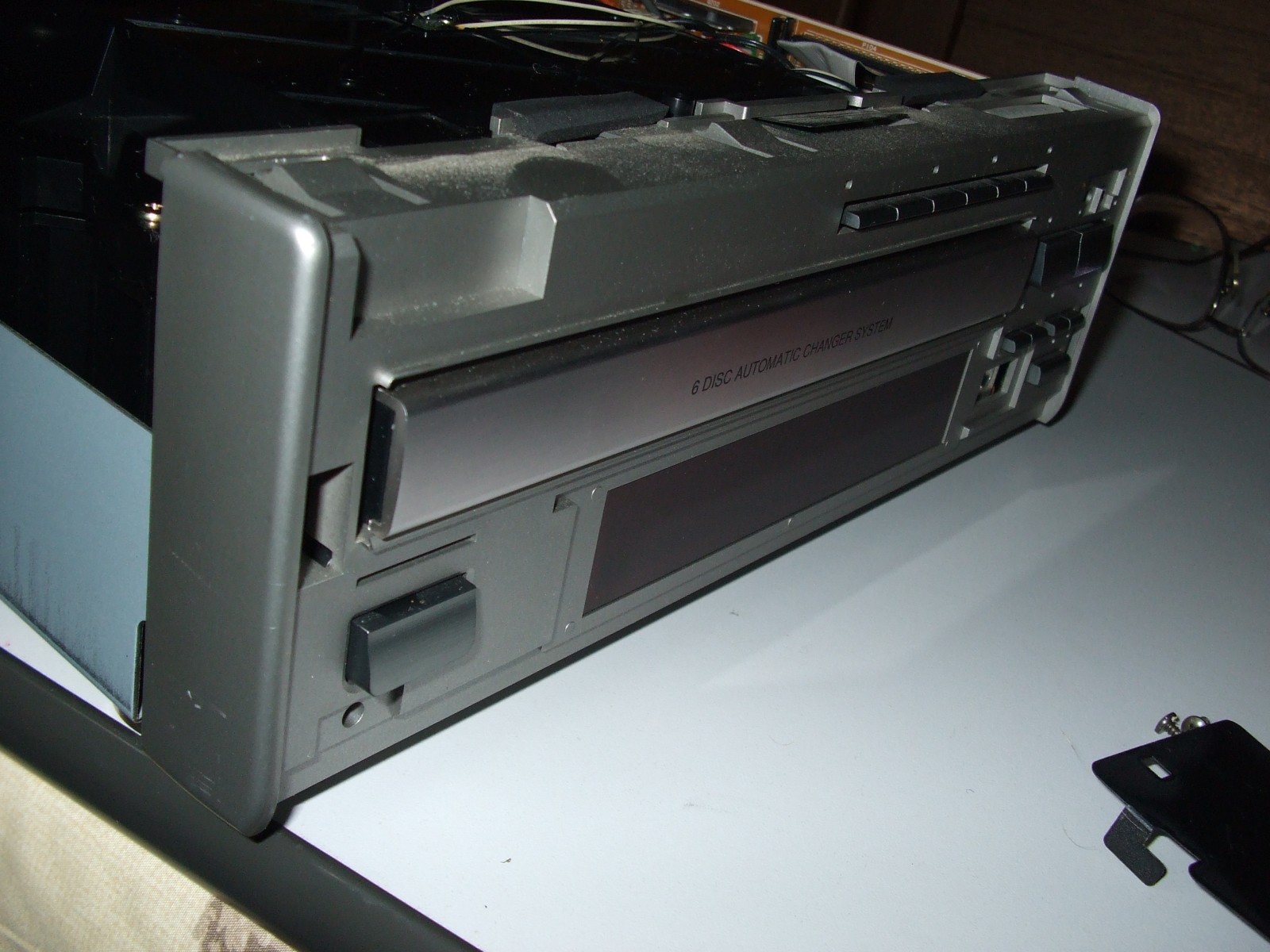

続いてフロントパネルの水洗いです。
ONKYO C-711CHMピックアップ交換_e0181393_312530.jpg

地味な作業なので(略)

この6連奏CDプレーヤーは電源を入れる度にストッカーにCDが入っているか出席を取ります。
今ならさしずめ不揮発性メモリに記憶ってトコでしょうかねぇ
液晶表示がかなり古くさいですがピックアップは最新の213Cですから音質はソウ悪くないと思います(個人の感想です)
