YAMAHA CDX-10

YAMAHA CDX-10
一度聴いてみたいと思っていたヤマハです。
なかなか安く入手できませんが今回は何故か1000円+ガソリン代(手渡し)で落札できました(感謝)

チョット見、美品です。
天板の傷から察すると出処はゴミ箱かしら?

トラックの表示が薄くムラ有り、残念至極

カバァを開けて見ました、多少の埃はあるが綺麗な状態です。

気になるピックアップはKSS-210Aです。
レンズは綺麗ですから復活は望み薄かしら

ジャンパー線が太いです、これではジャンパー棒ですね

珍しいオペアンプの配置、5532と2068の組み合わせ、どんな音がするのでしょうか?枠々
さすがはヤマハさん、どちらもDD(超低歪)で部品代ケチっていません。

この安物トランスは頂けませんw

トランスポート部を外したトコロ
シャーシも意外と安物

トランスポート部はONKYO C-705と同じ安物
その方が部品の入手が簡単でイイ

出品者の説明だとCDを認識しない
新品のKSS-150Aがあるの交換してみます

トレー駆動ベルトはヒビ割れてるので交換処分
同じ太さのベルトが無かったのでトレーの出る速度が遅くなったかな?

KSS-150Aを組み込んだトコロ
このKSS-150Aはヤフオクで1600円+定形外で入手
KSS-212A、KSS-210A、KSS-150Aは共通して使用が可能です。
※CDX-10にKSS-150Aを装着したら微妙に音が違うのでKSS-210Aに戻しました。
TEAC PD-H300では問題無かったのですがCDX-10は高性能だからダメなのでしょうか。

フロントアルミパネル上部の傷を2ヶ所発見、残念至極
1000円を多くを望まないようにw

水洗いの終わったフロントパネルASSY、手垢も落ちて清潔です

ワクワクしながらテストです。
「ありゃ!」CDを認識しません。

レーザーはチャント出ています、新品ですから
※レーザーはデジカメ越しに見ましょう!

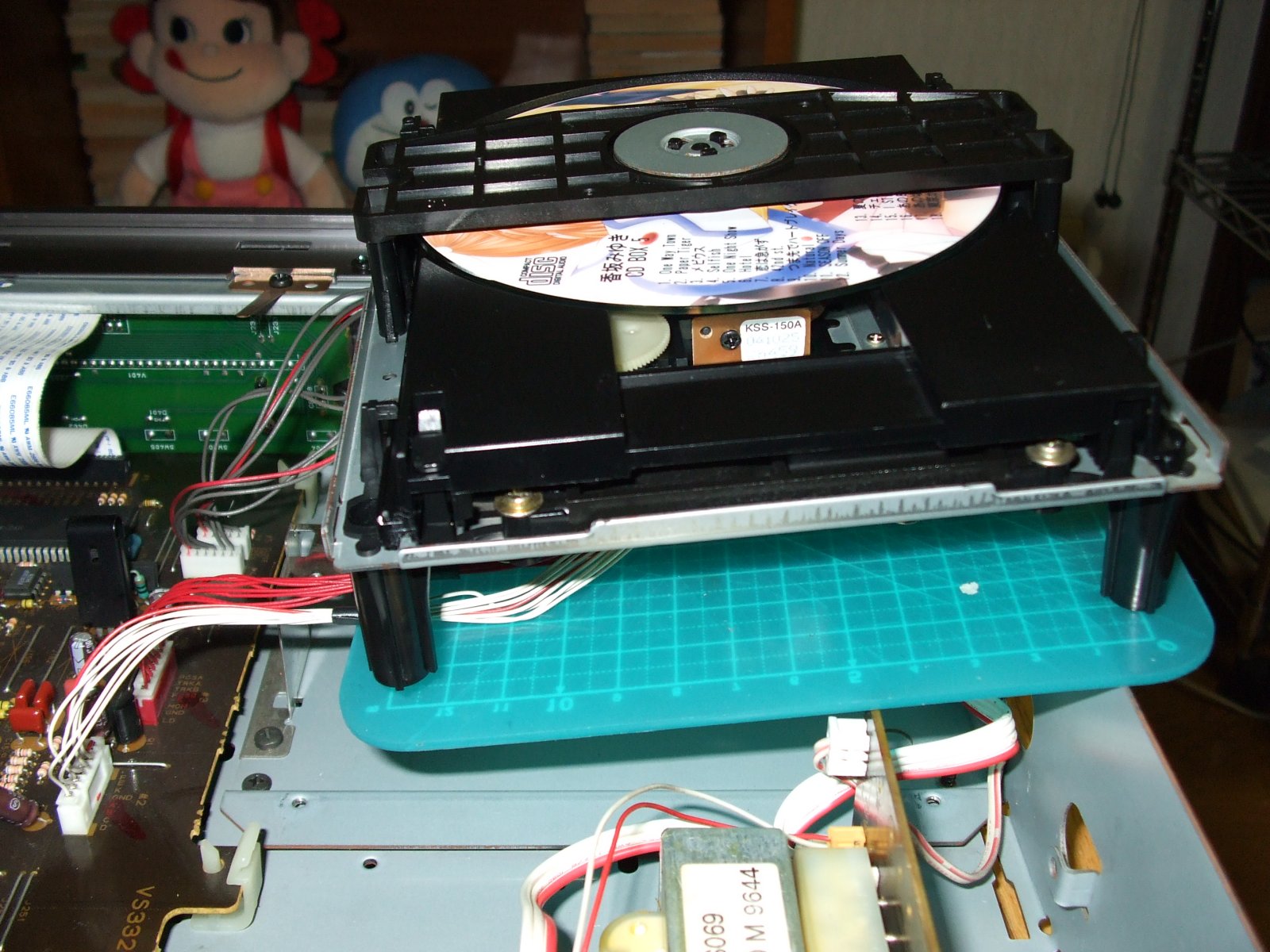

光量調整ボリウムを回す為にリフトします。

無事CDを認識しました
前回KSS-150Aのボリウムをいじったのが原因でした。

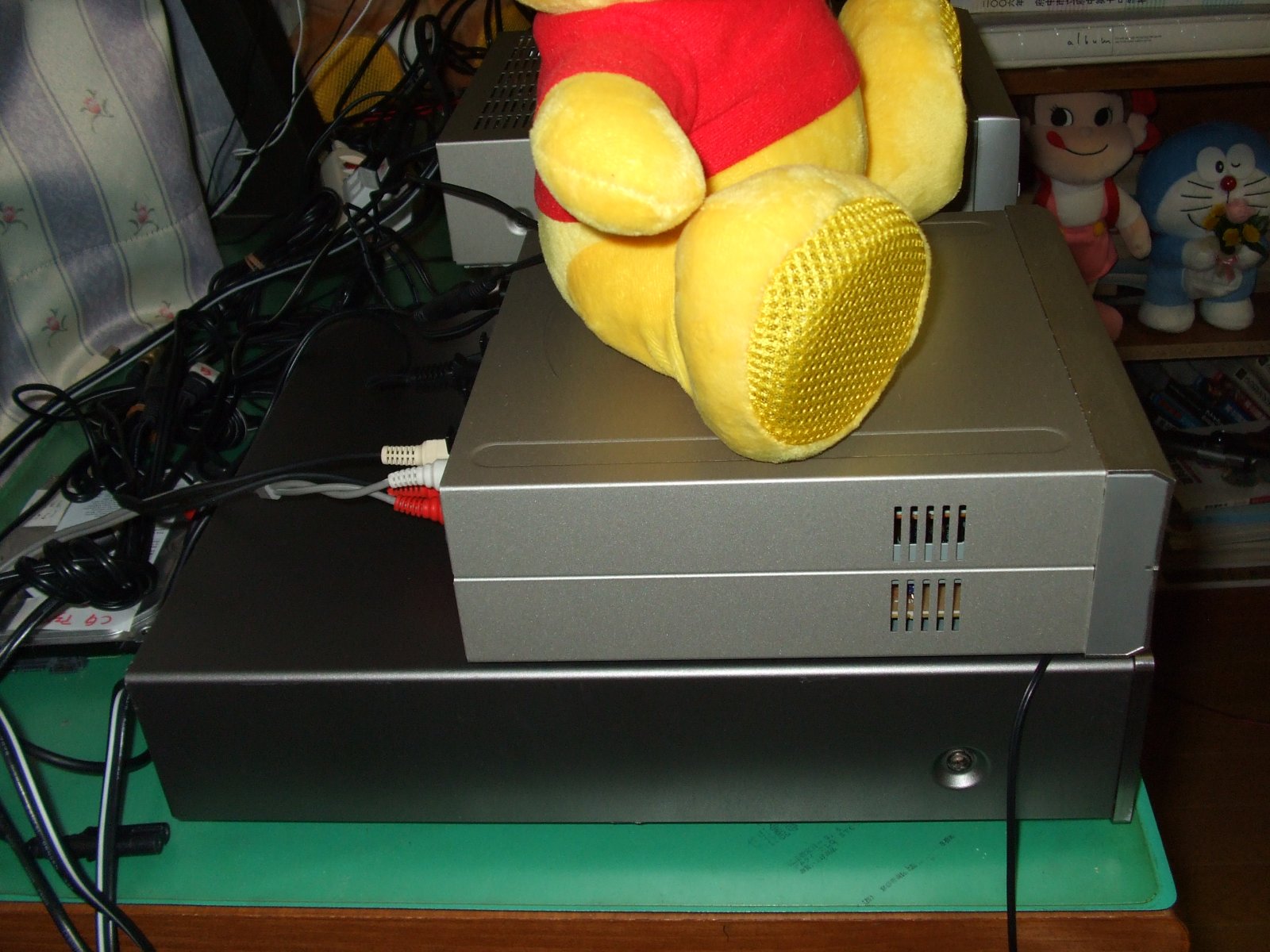

大きさ比較、「いやぁ!」デカイ
Victor XL-F3より大きいからコンパクトサイズを超えてます

奥行きもデカイ

デカイCDプレーヤーは好きではありません、音質がイマイチならハードオフ聖跡桜ヶ丘行きw

KSS-210Aの調整
右に回転するとCD-Rまで快調になりますがCDが不調となるのでCD-Rは妥協してCDに合わせる。
赤ペイントがオリジナルの位置

快調か否かの判断はトラック移動でトラックを見失わないかどうか。


Victor XL-F3は越えていないと思うけど、エージングしたあとレポートします。

YAMAHA CDX-10
残念なら我が家のNo.1 Victor XL-F3は越えられませんでした。
ピアノの音が本物に聞こえません。
とは言え、小気味よく切れのイイ低音で「ノリ」やすい音質です。
聴き疲れがしないので大量に聴かれる方にはお勧めかも。




CDプレーヤーの音質テストに使うユンナです
K-POPと言うべきか?
演奏は生、声のかすれ具合をリアルに再生できるか否かです。
ノイズが酷いのでもう一枚BOOKOFで買ってきました175円w

[PR]

by nicojunk | 2010-08-27 00:58 | YAMAHA

BOSE CDA-12 改造

前回の失敗
チャンキング上はCDA-12、チャッキング下はKSS-213C用なのでボッチの大きさ違いでチャッキングが編心?

KSS-213CのメカにCDA-12のチャンキング下とモーターを交換
(スピンドルの長さが違うのでモーター毎交換)
このASSYをCDA-12に搭載します。
チャッキングをピックアップすれすれに下げて下さい。

CDA-12(SF-P101N搭載)のメカにKSS-213Cのチャッキング下とモーターを交換
こちらは保存用

CDA-12のチャッキング下は上からボッチを押し込む方式
こちらの方が穴が小さいのでKSS-213C用のチャッキング上では不味い?

KSS-213Cのチャンキング下は上から穴の開いたボッチを押し込む方式


CDA-12にKSS-213Cを乗せた場合
CDの認識が遅い
CDを認識しない
曲の選曲が遅い
曲の選曲が出来ない
と言うトラブルがあります。
原因はKSS-213Cのレーザー不足だと思いますが今回はチャンキング上下CDA-12を使っての検証です。

KSS-213C搭載のCDA-12の音質
音質は「中」程度です、コレクションするかどうか迷います。
[PR]

by nicojunk | 2010-08-15 02:30 | 裏技

Victor XL-F3 改造

5532Dを5532DDに交換してもゲインがあるのかしらと思いましたが、そこにオペアンプがある限り交換しなくてはならない芸人魂w
エステーシー府中でICソケットを入手、ついでにスピーカー用のバナナプラグを1セット
1個買うのもナニなので3個、ハドフ多摩永山にあるDP-SG7のオペアンプを交換したいです。

慣れると「あ」っと言う間ですね。

DからDDになったと言う事は歪みが減ったと言う事です。
音質的には何か明るくなりました。
まぁ、50時間程エージングして見ないと解りません。
[PR]

by nicojunk | 2010-08-15 01:58 | Victor

Victor XL-F1 & XL-F3

左XL-F1(ハドフ立川柏2100円)、右XL-F3(ヤフオク3500円+ガソリン代)
パット見違いは表示が白とオレンジ色w


Victor XL-F1




Victor XL-F3



F1とF3のトランスポート回りのメカは同一です。
表示パネル基板も同一だと思うのですが基板の番号が違いました。
前面パネルの形状、操作ボタンの形状は同じです。

修理の終わったXL-F1を再度視聴してみたのですが冷たい感じでした。
人によってはXL-F1の方が好み!とかありそうです。
[PR]

by nicojunk | 2010-08-09 03:11 | Victor

Victor XL-F3

Victor XL-F3 3500円では落札出来ないと思ったのですが、あにはからんや
ポールツーウィン(他に入札無し)でした。

ヤフオクの説明では「美品」のハズ

ボタンに傷がぁ!

XL-F1とは基板の設計から違います、ブラシアップなってモンじゃありません。
全くの別物です。


オペアンプは5532D(JRC)

XL-F1はオペアンプを5532DDに交換しても音質はイマイチ
XL-F3はCDR-SX7(CDR-205TX)を越せないモノの何か違うモノを持ってます。

やはりオペアンプは5532がベストでした、Victorのメカと意見が一致しました。
大枚3500円叩いた甲斐がありました。
このXL-F3は5532DDに変えてみる価値がありそうです。

また外装が綺麗なジャンクを入札して交換してやろうかと思いましたがすでにこのイベントは終了したのでハードオフ三鷹にでも叩き売ろうかしら。
[PR]

by nicojunk | 2010-08-07 18:15 | Victor
