YAMAHA CDX-10 タクトスイッチ交換

YAMAHA CDX-10のサンコイチの残骸

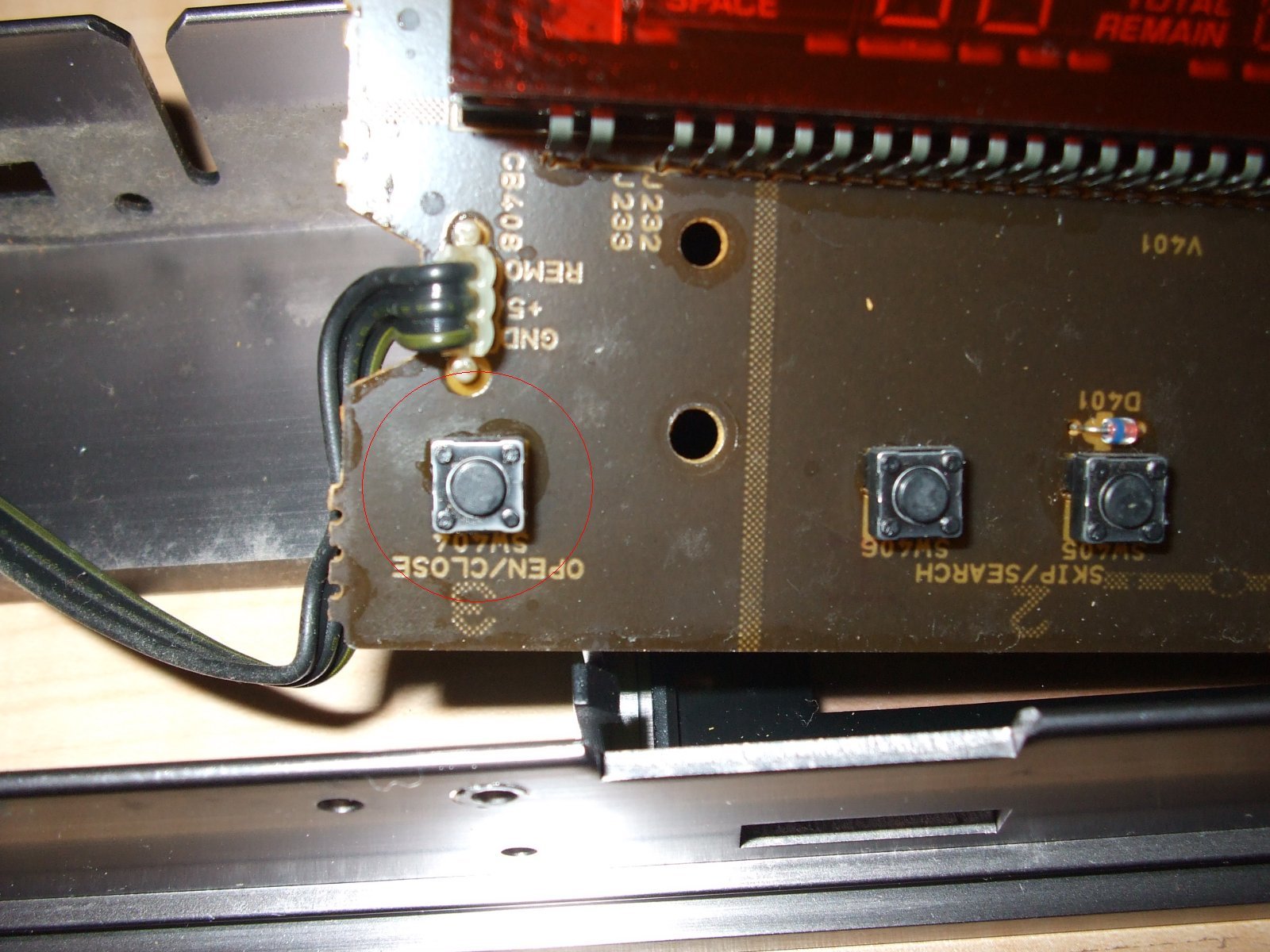

トレーOPEN/CLOSEのタクトスイッチ接触不良です。
※「カチ!」と音がするまで押して接触しなくればNGです。

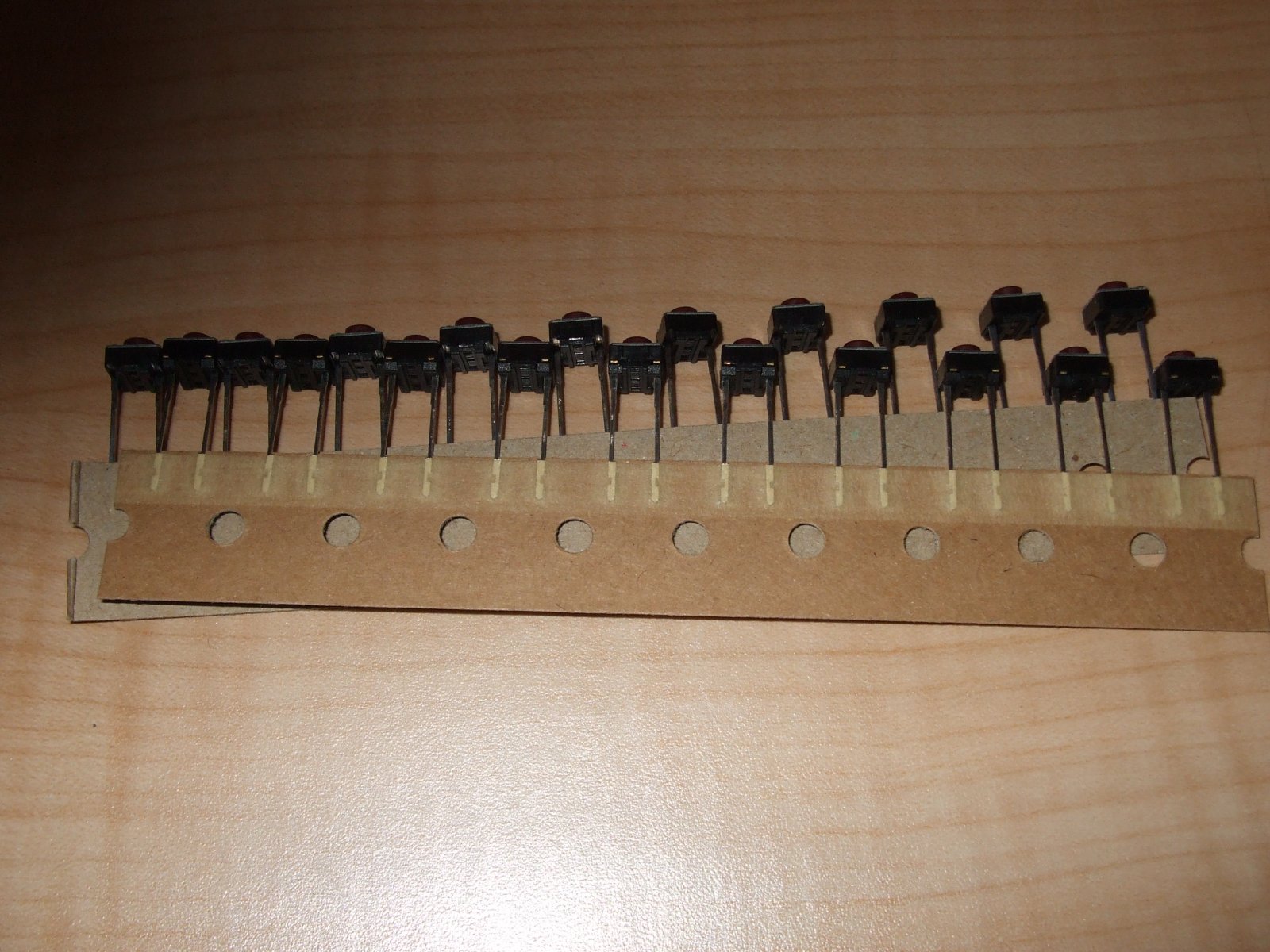

ありがたい頂き物です。

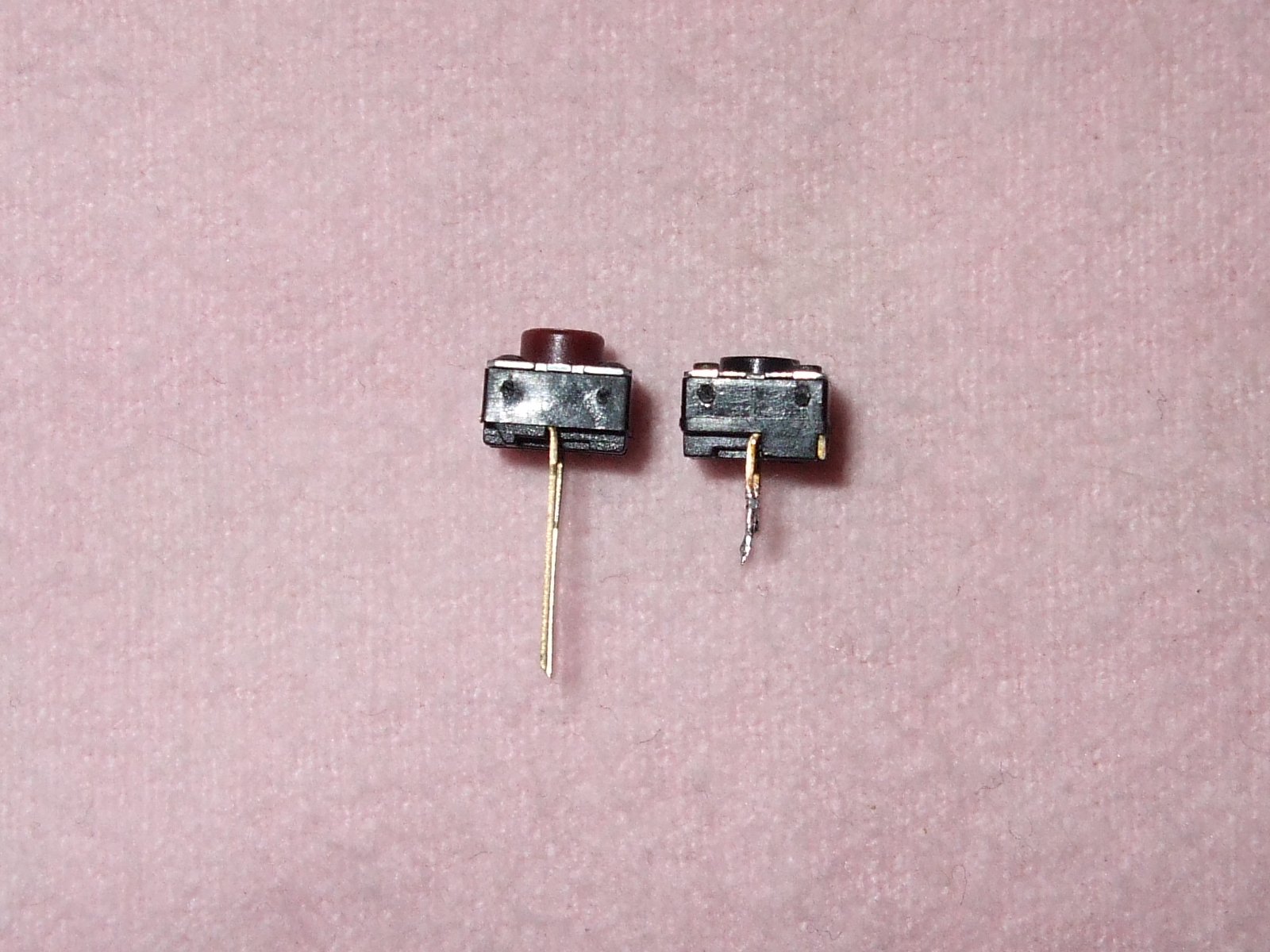

オリジナルの方がボッチが低いです。
さて、どうした物かなぁ

削ったりすると動作不良の原因だし、第一面倒くさい(そこかォ!)
3個不良2個正常だったのですが5個全部交換しました。

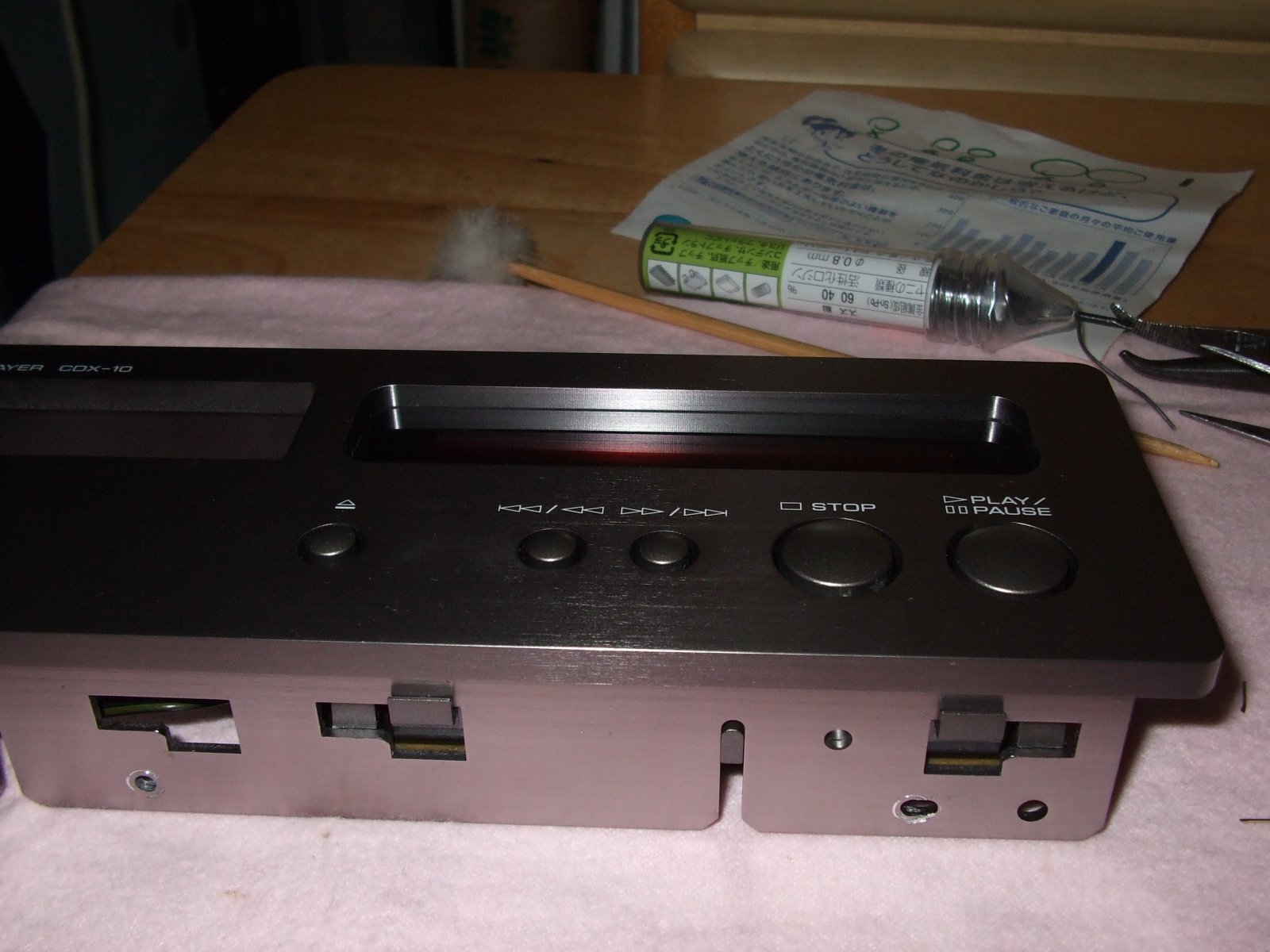

ボッチの分ボタンが押されて斜めになってます。
さてどうした物か。

ボタンの後ろの棒を削るのも面倒なので基板を後ろにずらす事に決定。

ワッシャ2枚分の厚みでなんとかできるでしょう。

旨く行きました。
見た目解りません。

完成です。
蛍光管が斜めになっている訳ですが問題無し。



ギア欠け発見
トレーが出る時「カタカタ」音がするので調べたらギアが折れてました。
強く引いたか押したか、とりあえずグリスを多めに塗って誤魔化します。
