PIONEER PD-C3

ヤフオク 2150円+送料1050円で落札、液晶表示は酷い状態です。
3000円超えてしまいました、今回は競りましたねぇ
ヤフオクの落札金額は送料含め3000円以内を目標にしています、理由は単に手数料が108円なだけです。

ジャンカーなら一度は入手したいターンテーブル式の替わりダネです。

この傷が無くれば美品だったのに残念至極

では、カバーを開けてみます、筐体上面に何かぶつかったらしく凹みがありました。

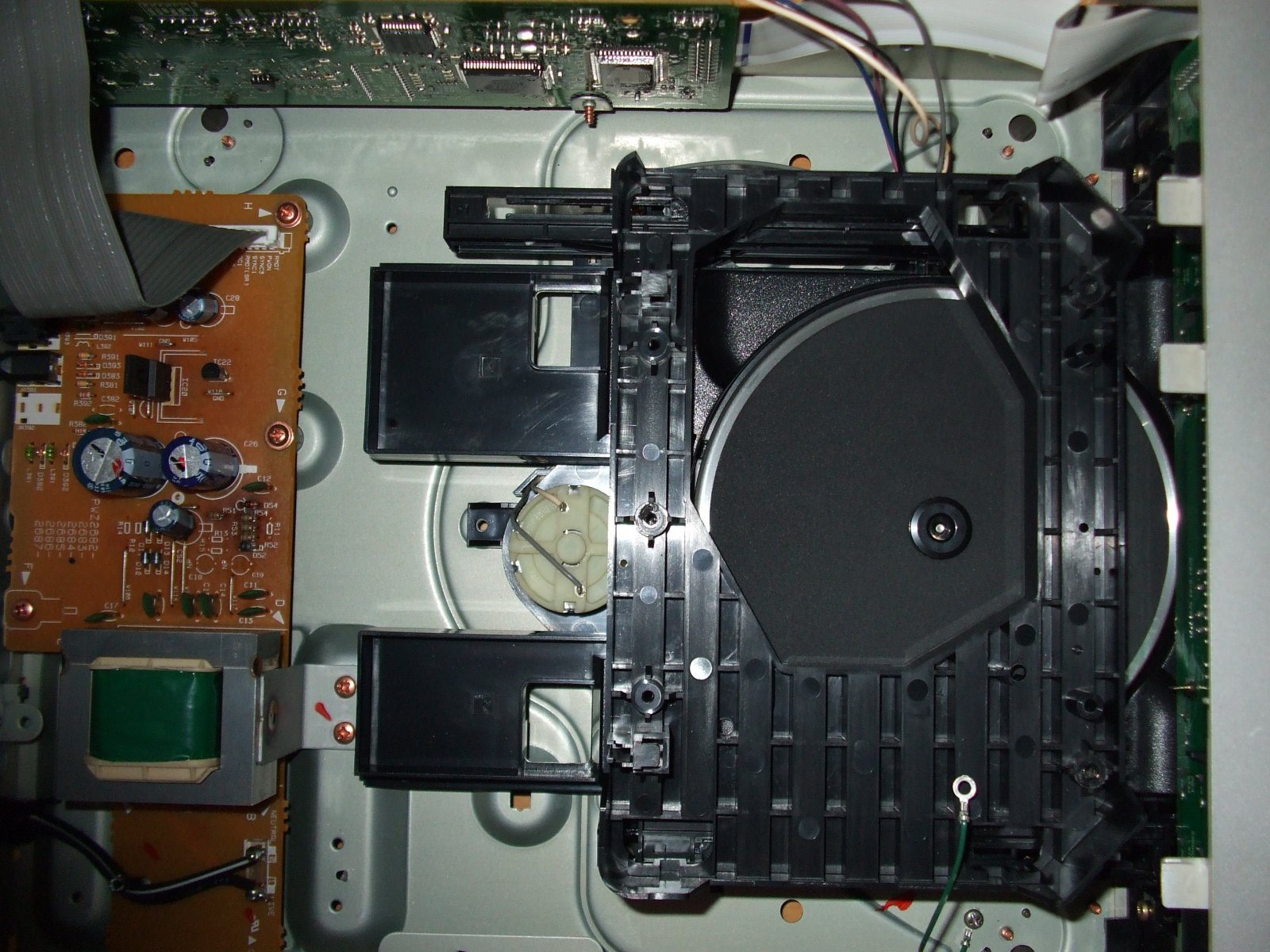

中はガランとしてます。

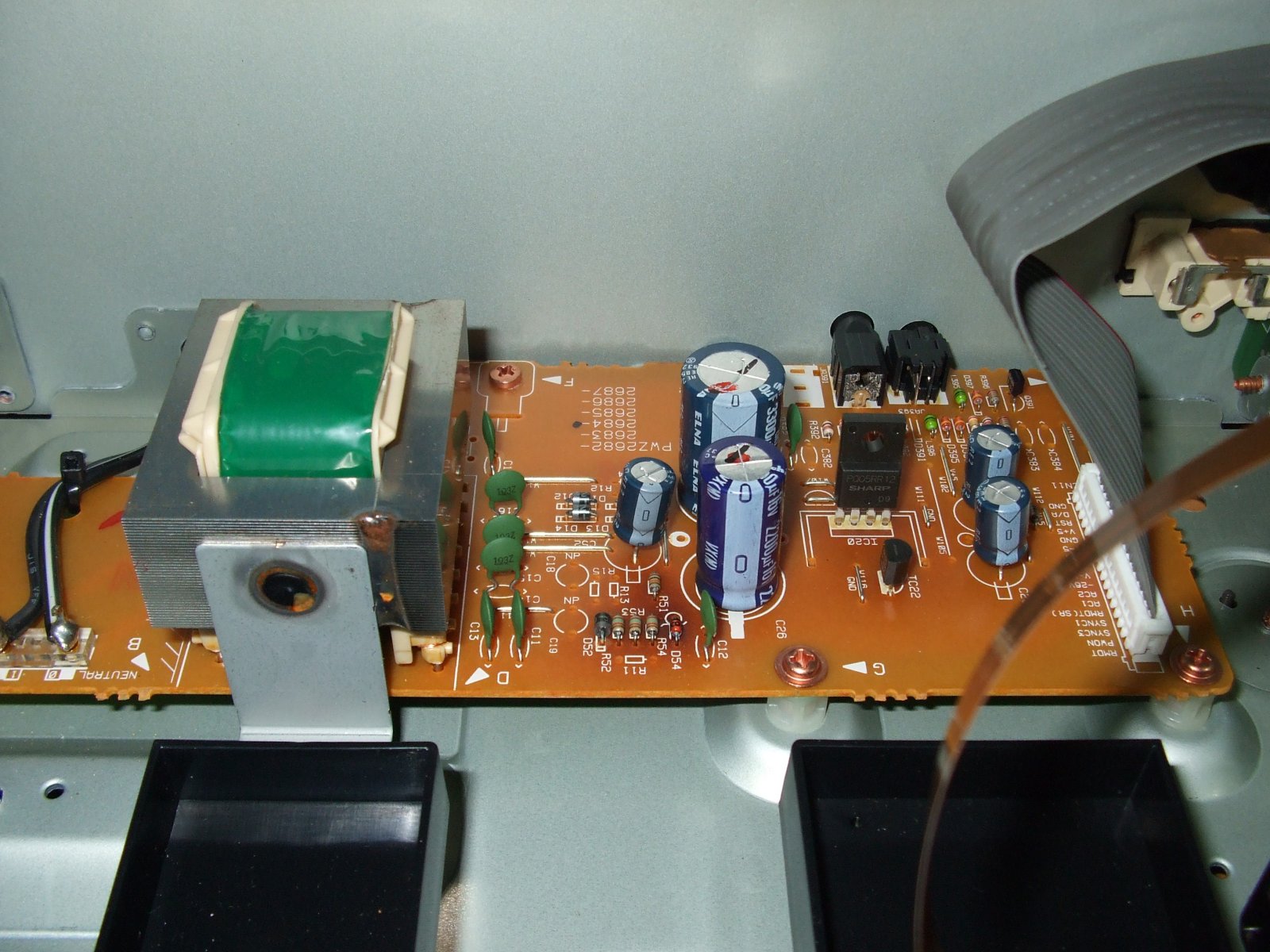

シンプルな電源です、別名手抜きでしょうか?

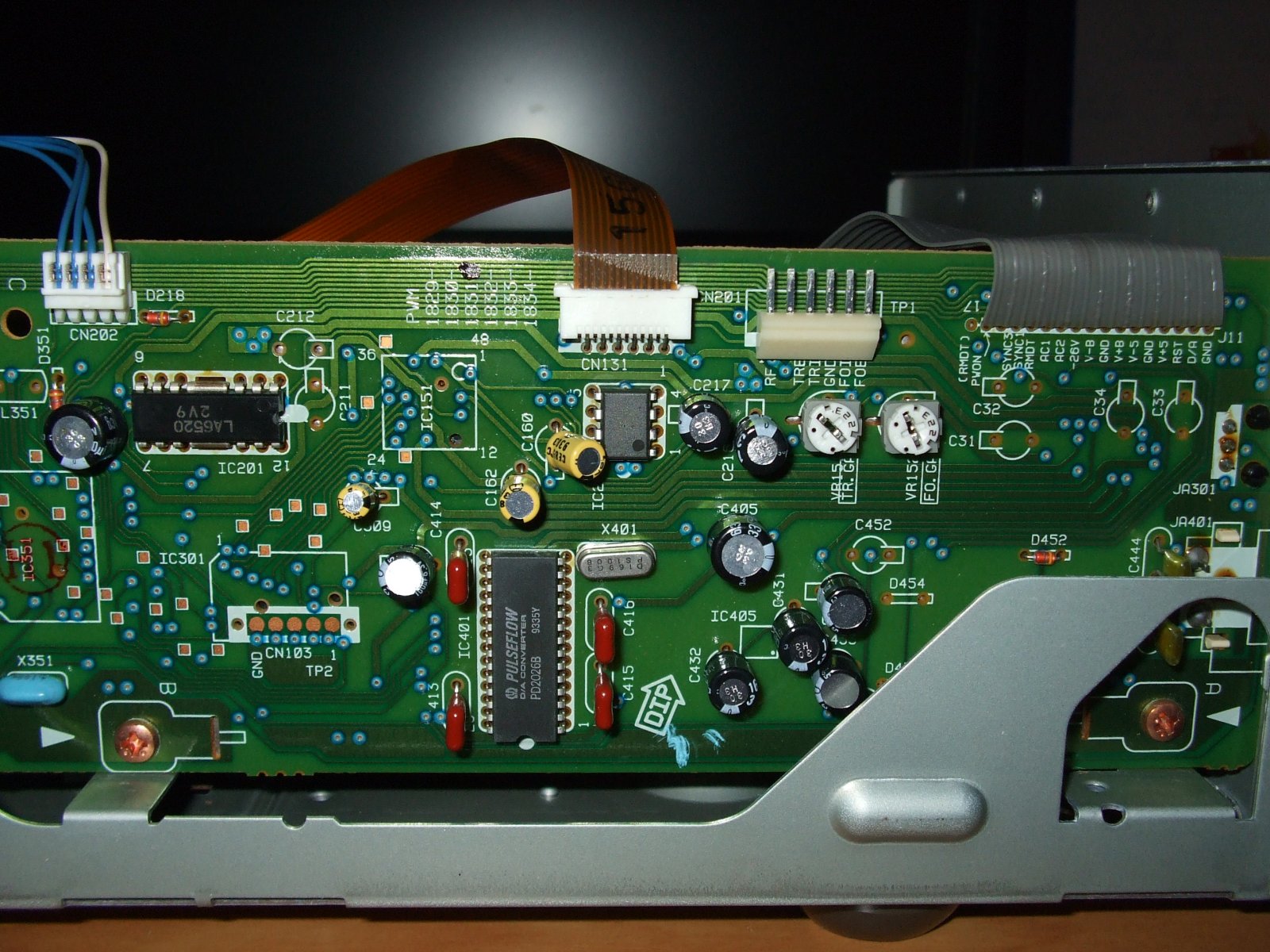

オーディオ基板はこれ一枚、オペアンプはLA6517
基板上にピックアップの調整ボリウムがあるのは珍しいです。

「CDの読み込み不良です」のハズが?再生してる。

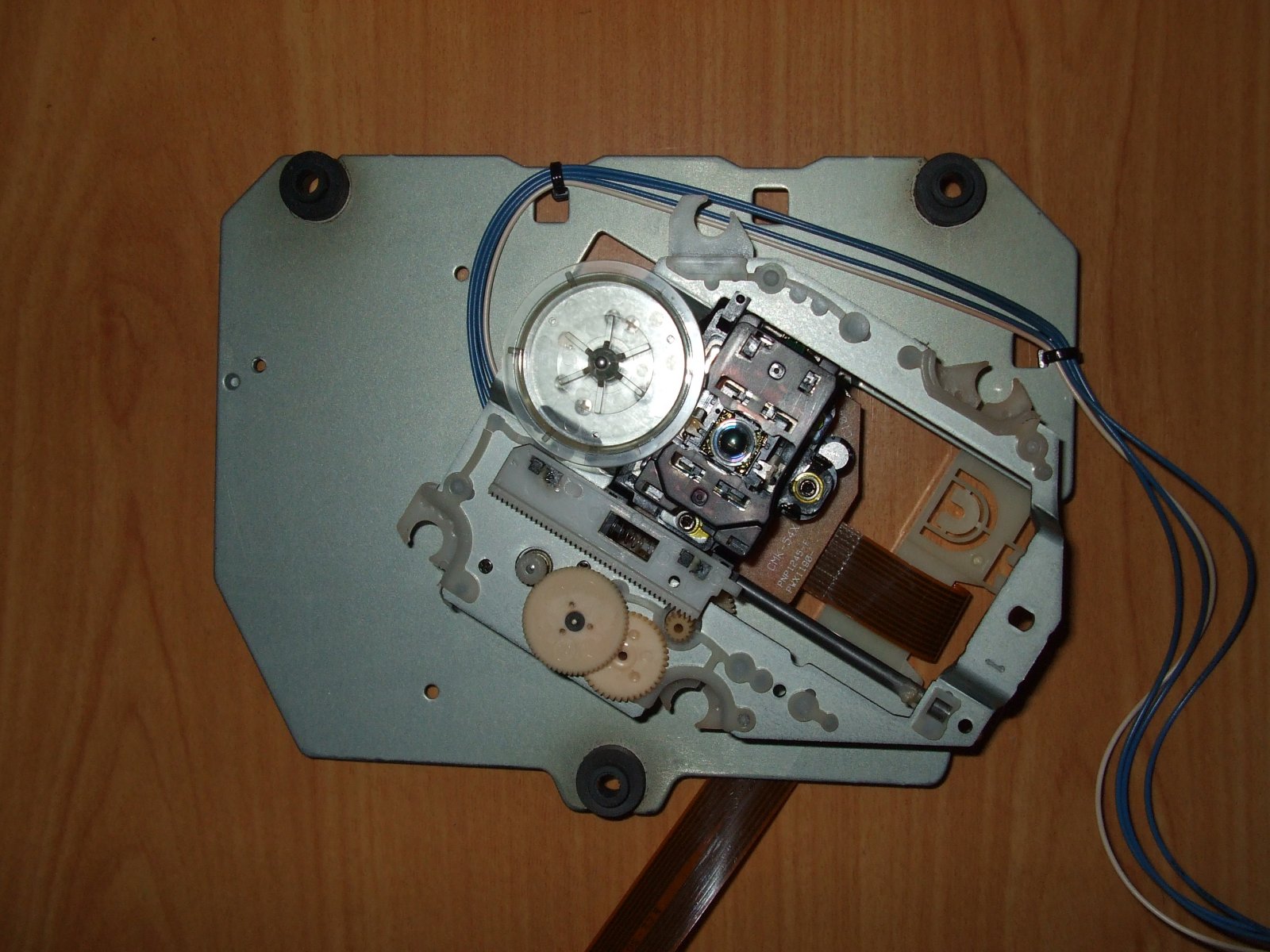

ピックアップASSYを外したトコロ

ピックアップASSY、PD-N901用を流用してるのかしら。
凄いコストカットのアイデアに脱帽

PD-N901の画像が残っていました、もう笑うしかない。

ピックアップはCMK-54XTで入手困難、手っ取り早いのはPD-N901から剥ぎ取る(w

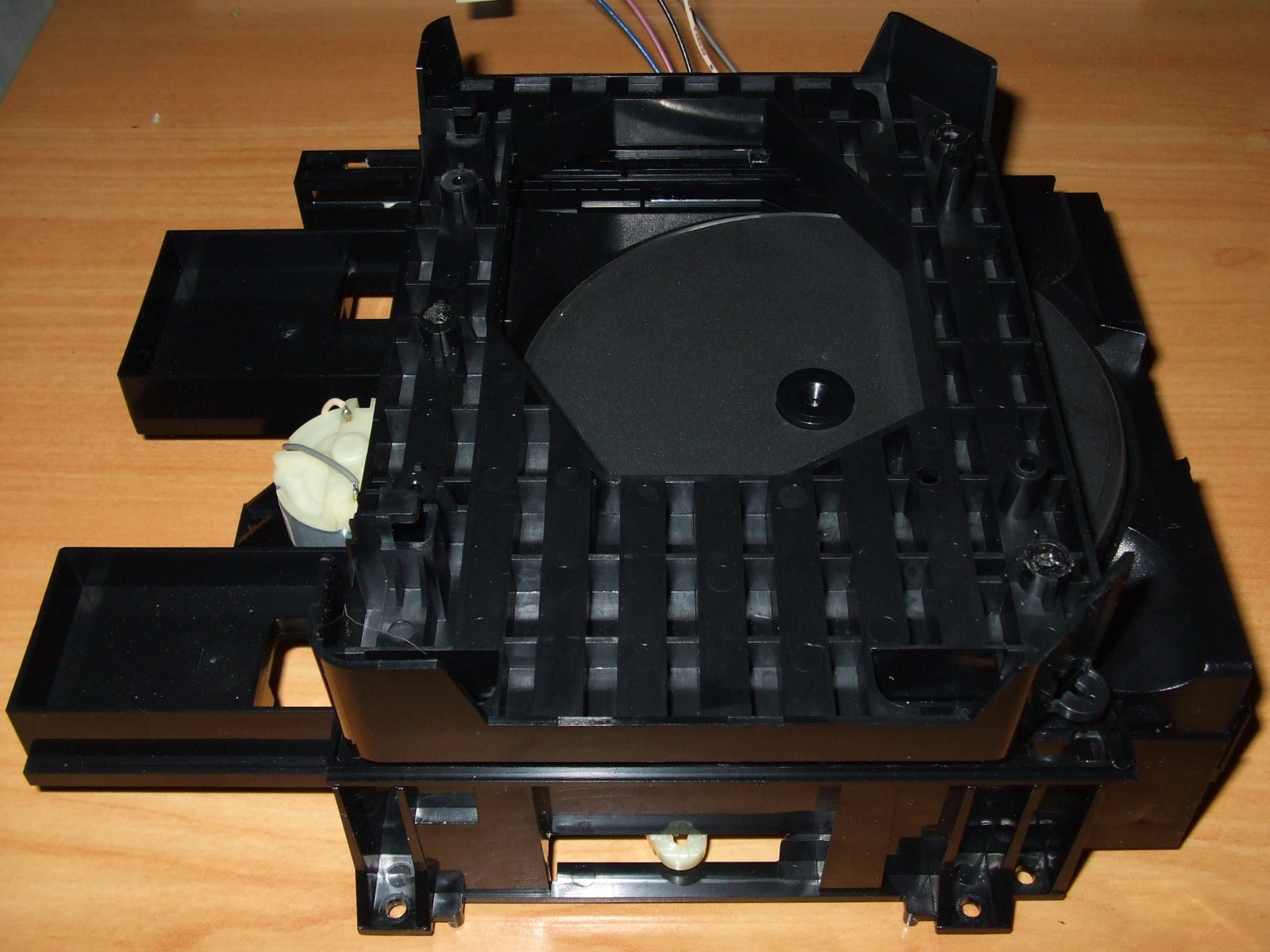

ターンテーブルメカ(CLOSE)

ターンテーブルメカ(OPEN)

ターンテーブルメカ(裏)
ターンテーブルは下からではなく上のモーターで回しています。
もしかしてモータのトルクは同じ?

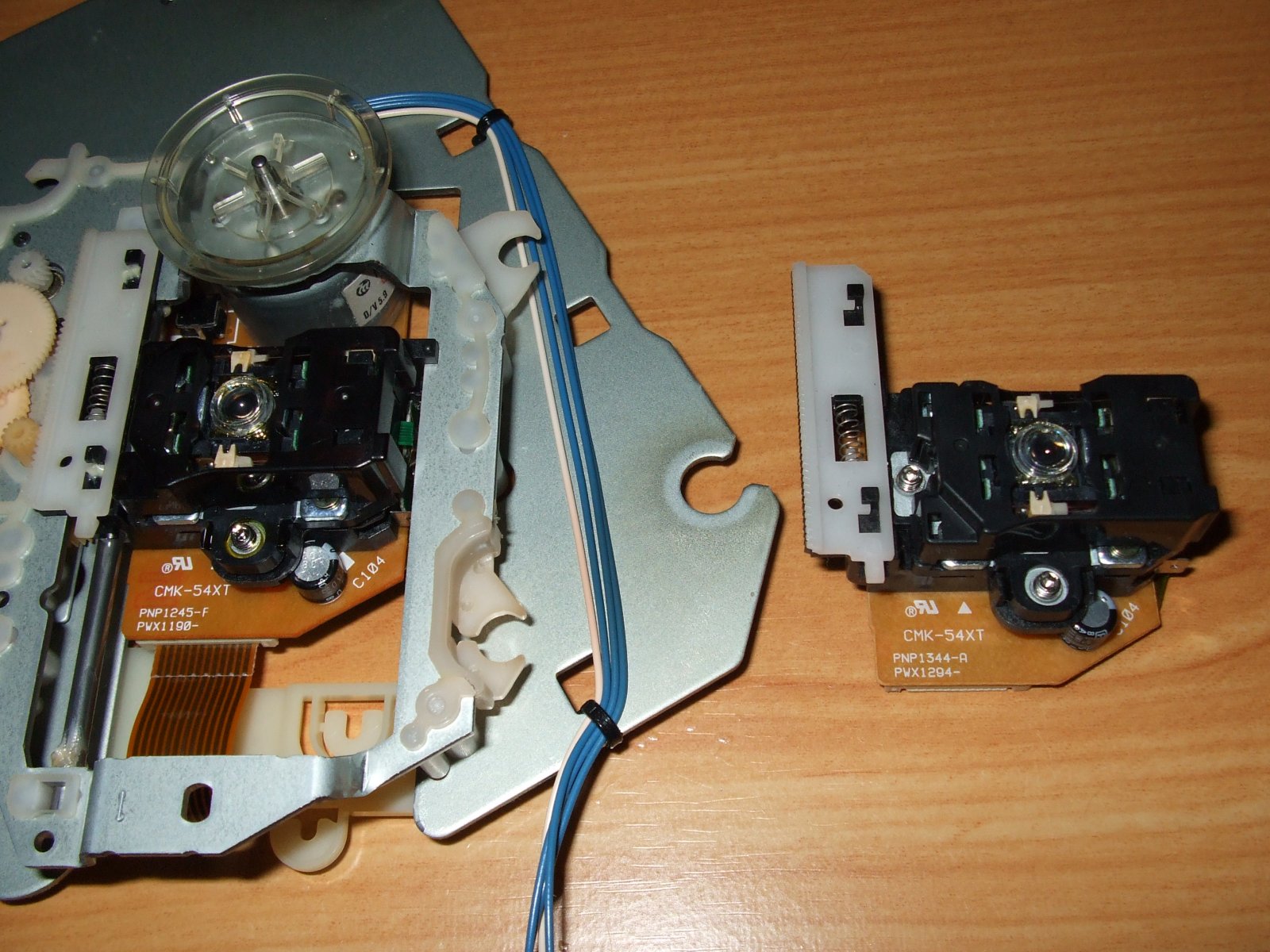

交換予定だったPD-F21の遺品CMK-54XT(右)
PD-F21はフロントローディングのCDプレーヤーですパイオニアは変わり種が好きですねぇ
PD-F21が売られたのはピックアップ交換直後らしくまだ新品でした。
PD-F21はミスでフロントパネルに傷を付けてしまったので廃棄しました。

ぶつかった時の破損箇所、当面問題無し。



最近の出品者さんは再生しても「再生しない」と書くのでしょうかねぇ
「再生します」と書くとトラブルが多いのでしょう。
ピックアップの状態を推察するのに重要なファクターなのでチャント書いて欲しい今日この頃です。
